Zawór trójdrożny to niezbędny element systemu centralnego ogrzewania. Umożliwia skuteczną kontrolę przepływu czynnika grzewczego w instalacji. Jego głównym zadaniem jest regulacja temperatury wody oraz kierunku jej przepływu. Dostępne są dwa podstawowe typy - zawory przełączające oraz mieszające. Każdy z nich pełni odmienną funkcję w systemie grzewczym. Prawidłowy montaż i ustawienie zaworu trójdrożnego ma kluczowe znaczenie dla wydajności całej instalacji c.o.
Najważniejsze informacje:- Zawór trójdrożny reguluje przepływ i temperaturę w instalacji c.o.
- Występują dwa typy: zawory przełączające i mieszające
- Montaż możliwy w pozycji pionowej i poziomej
- Optymalna temperatura powrotu wody do kotła wynosi 50-60°C
- Lokalizacja montażu ma kluczowe znaczenie dla bezpieczeństwa systemu
- Możliwa regulacja ręczna lub automatyczna (z siłownikiem)
- Prawidłowe ustawienie chroni przed korozją i przegrzaniem kotła
Rola zaworu trójdrogowego w systemie CO
Montaż zaworu trójdrogowego w instalacji CO jest kluczowym elementem prawidłowo działającego systemu grzewczego. Zawór odpowiada za kontrolę przepływu czynnika grzewczego między różnymi obiegami instalacji. Jego obecność znacząco wpływa na efektywność całego systemu ogrzewania.
Prawidłowa instalacja zaworu mieszającego CO zapewnia optymalną temperaturę wody w systemie grzewczym. System wykorzystuje zawór do mieszania wody powrotnej z wodą zasilającą. Dzięki temu możliwe jest utrzymanie stałej temperatury w pomieszczeniach.
Przygotowanie do montażu zaworu trójdrogowego
Przed rozpoczęciem montażu zaworu trójdrogowego w instalacji CO należy wyłączyć system grzewczy. Konieczne jest również spuszczenie wody z miejsca planowanego montażu.
Wybór odpowiedniego zaworu powinien uwzględniać parametry instalacji. Należy zwrócić szczególną uwagę na średnicę rur oraz maksymalne ciśnienie robocze.
Przygotowanie miejsca montażu wymaga dokładnego oczyszczenia powierzchni rur. Warto też sprawdzić stan techniczny pozostałych elementów instalacji w miejscu montażu.
- Klucze nastawne (2 sztuki)
- Klucz płaski dopasowany do śrubunków
- Uszczelniacze do gwintów
- Taśma teflonowa
- Zawór trójdrogowy odpowiedni do instalacji
- Pakuły lub pasta uszczelniająca
- Narzędzia do cięcia rur
- Poziomnica
- Śrubunki dopasowane do zaworu
Wybór odpowiedniego miejsca montażu
Podłączenie zaworu trójdrogowego powinno odbywać się w miejscu zapewniającym łatwy dostęp do regulacji. Zawór montuje się najczęściej za pompą obiegową w przypadku instalacji grzewczej. W systemach z kotłem na paliwo stałe, zawór umieszcza się na powrocie do kotła.
Lokalizacja musi uwzględniać kierunek przepływu czynnika grzewczego zaznaczony na korpusie zaworu. Należy też zapewnić odpowiednią przestrzeń wokół zaworu do przyszłej konserwacji. Montaż powinien odbywać się w miejscu, gdzie możliwe jest zachowanie właściwych odległości od innych elementów instalacji.
Czytaj więcej: Karnisz we wnęce okiennej – Eleganckie rozwiązania do każdego wnętrza
Proces montażu krok po kroku
Montaż zaworu trójdrogowego w instalacji CO rozpoczyna się od dokładnego oczyszczenia gwintów. Następnie należy nałożyć na gwinty odpowiedni uszczelniacz.
Kolejnym krokiem jest wstępne ręczne wkręcenie zaworu w przygotowane miejsce. Właściwe dokręcenie wykonuje się za pomocą kluczy, uważając, by nie uszkodzić korpusu.
Podłączenie zaworu trójdrogowego wymaga zachowania odpowiedniego kierunku przepływu. Strzałki na korpusie zaworu muszą być zgodne z kierunkiem przepływu czynnika grzewczego.
Po zamontowaniu zaworu należy sprawdzić szczelność wszystkich połączeń. Warto przeprowadzić próbę szczelności przed uruchomieniem systemu.
| Parametr | Wartość |
| Pozycja montażu | Pionowa lub pozioma |
| Temperatura robocza | 50-60°C |
| Maksymalne ciśnienie | 6 bar |
Podłączenie zaworu do instalacji

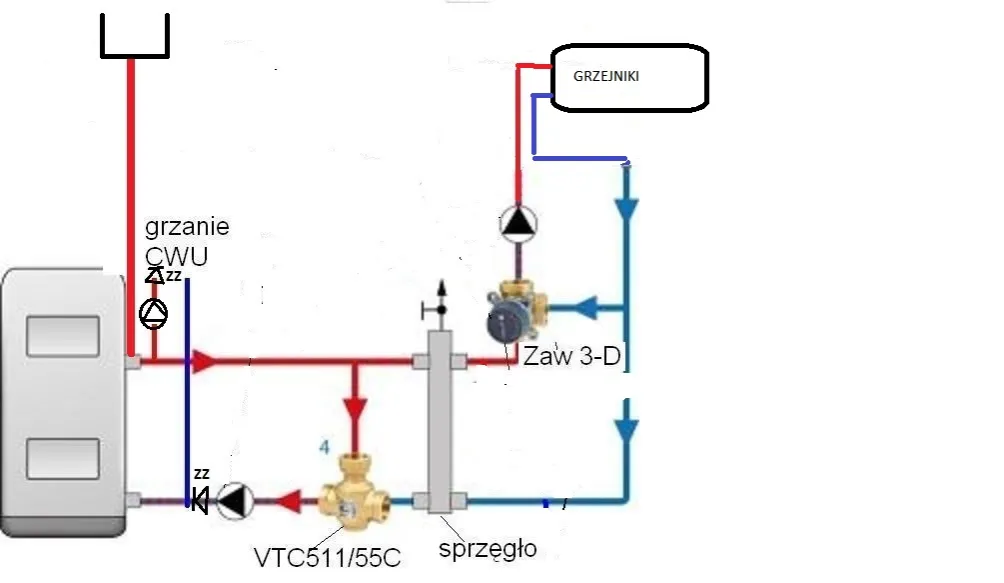

Schemat podłączenia zaworu trójdrogowego zakłada trzy główne przyłącza. Pierwsze przyłącze łączy się z zasilaniem z kotła, drugie z powrotem, a trzecie z instalacją grzewczą. Prawidłowa kolejność podłączenia jest kluczowa dla sprawnego działania systemu.
Podczas montażu należy zwrócić uwagę na oznaczenia na zaworze wskazujące kierunek przepływu wody. Instalacja zaworu mieszającego CO powinna uwzględniać łatwy dostęp do elementów regulacyjnych. Siłownik zaworu musi być zamontowany w pozycji umożliwiającej swobodną pracę.
Montaż zaworu przełączającego wymaga szczególnej uwagi przy podłączaniu przewodów elektrycznych do siłownika. Wszystkie połączenia elektryczne powinny być wykonane zgodnie ze schematem. Instalacja musi być zabezpieczona przed wilgocią.
- Sprawdzenie zgodności kierunku przepływu
- Montaż uszczelnień na przyłączach
- Dokręcenie śrubunków odpowiednią siłą
- Podłączenie siłownika (jeśli występuje)
- Kontrola szczelności połączeń
Pierwsze uruchomienie i regulacja
Przed pierwszym uruchomieniem należy napełnić instalację wodą. System należy dokładnie odpowietrzyć.
Ustawienie zaworu trójdrogowego trzeba dostosować do parametrów instalacji. W przypadku zaworów z siłownikiem konieczne jest sprawdzenie poprawności działania automatyki.
Po uruchomieniu systemu należy obserwować pracę zaworu przez minimum 2 godziny. W tym czasie warto sprawdzić, czy nie występują przecieki.
Regulacja zaworu w instalacji CO powinna zapewnić temperaturę powrotu w zakresie 50-60°C. Jest to optymalna wartość dla większości kotłów na paliwo stałe. Osiągnięcie właściwej temperatury może wymagać kilkukrotnej korekty ustawień.
Podczas regulacji warto monitorować temperaturę w różnych punktach instalacji. Należy zwrócić szczególną uwagę na temperaturę powrotu do kotła oraz temperaturę zasilania instalacji grzewczej. System powinien osiągnąć stabilne parametry pracy.
Najczęstsze problemy podczas montażu
Częstym błędem podczas montażu zaworu trójdrogowego w instalacji CO jest nieprawidłowe ustawienie kierunku przepływu. Może to skutkować brakiem właściwego mieszania wody i nieprawidłową pracą systemu.
Nieodpowiednie uszczelnienie połączeń prowadzi do wycieków. Problem ten najczęściej wynika z użycia niewłaściwych materiałów uszczelniających lub niedokładnego wykonania połączeń.
Błędy w podłączeniu zaworu trójdrogowego do automatyki mogą powodować nieprawidłową pracę siłownika. W takiej sytuacji konieczne jest sprawdzenie połączeń elektrycznych i ustawień sterownika.
Zbyt mocne dokręcenie śrubunków może uszkodzić gwint lub korpus zaworu. Należy stosować odpowiednią siłę podczas montażu, korzystając z kluczy dynamometrycznych.
Bezpieczny montaż zaworu trójdrogowego
Bezpieczeństwo podczas montażu zaworu trójdrogowego w instalacji CO wymaga przestrzegania podstawowych zasad BHP. Przed rozpoczęciem prac należy upewnić się, że system jest wyłączony i schłodzony. Zawsze należy używać odpowiednich narzędzi i środków ochrony osobistej.
Podczas prac montażowych kluczowe jest zachowanie szczególnej ostrożności przy operowaniu gorącymi elementami instalacji. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z obowiązującymi normami. System należy zabezpieczyć przed przypadkowym włączeniem podczas montażu.
Prawidłowy schemat podłączenia zaworu trójdrogowego powinien uwzględniać wszystkie zabezpieczenia wymagane przepisami. Należy regularnie sprawdzać stan techniczny instalacji i prowadzić dokumentację wykonanych prac. Wszelkie nieprawidłowości trzeba natychmiast zgłaszać odpowiednim służbom.
| Zagrożenie | Środki ostrożności |
| Poparzenie | Rękawice ochronne, schłodzenie instalacji |
| Porażenie prądem | Odłączenie zasilania, używanie izolowanych narzędzi |
| Zalanie | Zamknięcie zaworów odcinających, przygotowanie pojemników na wodę |
Kiedy wezwać specjalistę
W przypadku braku doświadczenia w pracach hydraulicznych, montaż zaworu trójdrogowego w instalacji CO powinien wykonać specjalista. Dotyczy to szczególnie systemów z kotłami na paliwo stałe.
Jeśli podczas regulacji zaworu w instalacji CO występują problemy z osiągnięciem właściwych parametrów pracy, warto skonsultować się z fachowcem. Nieprawidłowe ustawienia mogą prowadzić do uszkodzenia kotła.
Profesjonalna pomoc jest niezbędna przy integracji zaworu z zaawansowanymi systemami sterowania. Specjalista zapewni prawidłową konfigurację automatyki i optymalne działanie całego systemu.
Skuteczny montaż zaworu trójdrogowego - klucz do wydajnego systemu CO
Montaż zaworu trójdrogowego w instalacji CO wymaga starannego przygotowania i znajomości podstawowych zasad hydrauliki. Kluczowe znaczenie ma wybór odpowiedniego miejsca montażu oraz przestrzeganie zaleceń producenta dotyczących kierunku przepływu i parametrów pracy.
Prawidłowe podłączenie zaworu trójdrogowego oraz jego regulacja bezpośrednio wpływają na wydajność całego systemu grzewczego. Optymalna temperatura powrotu w zakresie 50-60°C zapewnia ekonomiczną i bezpieczną pracę kotła.
W przypadku braku doświadczenia lub wątpliwości podczas montażu, warto skorzystać z pomocy wykwalifikowanego specjalisty. Profesjonalny montaż to gwarancja długotrwałej i bezawaryjnej pracy systemu centralnego ogrzewania.
