Naczynie wyrównawcze to kluczowy element każdej instalacji grzewczej i ciepłej wody użytkowej, zapewniający bezpieczeństwo i prawidłowe funkcjonowanie systemu. Ten artykuł dostarczy Ci kompleksowych, praktycznych instrukcji oraz schematów, które krok po kroku przeprowadzą Cię przez proces prawidłowego podłączenia naczynia, pomagając uniknąć kosztownych błędów i zapewnić długotrwałą sprawność Twojej instalacji.
Kluczowe zasady bezpiecznego podłączenia naczynia wyrównawczego
- Naczynie wyrównawcze chroni instalację przed wzrostem ciśnienia spowodowanym rozszerzalnością cieplną wody.
- Typ naczynia (otwarte/zamknięte) musi być dopasowany do rodzaju kotła i systemu grzewczego.
- Prawidłowe miejsce montażu (np. powrót przed pompą dla C.O., dopływ zimnej wody dla C.W.U.) jest kluczowe dla efektywności.
- Ciśnienie wstępne w naczyniu przeponowym musi być precyzyjnie ustawione i niższe niż ciśnienie napełnienia instalacji.
- Nigdy nie montuj zaworu odcinającego między kotłem a naczyniem wyrównawczym to zagrożenie bezpieczeństwa.
- Regularna kontrola i konserwacja naczynia to podstawa długotrwałej i bezpiecznej pracy instalacji.
Dlaczego prawidłowe podłączenie naczynia wyrównawczego jest kluczowe dla bezpieczeństwa Twojego domu?
Naczynie wyrównawcze pełni fundamentalną rolę w każdej instalacji grzewczej i ciepłej wody użytkowej. Jego głównym zadaniem jest kompensacja zmian objętości wody, które zachodzą pod wpływem wahania temperatury. Kiedy woda w systemie jest podgrzewana, naturalnie zwiększa swoją objętość, a co za tym idzie, generuje wzrost ciśnienia. Bez odpowiedniego mechanizmu rozładowującego to nadciśnienie, instalacja narażona jest na poważne uszkodzenia. Brak naczynia wyrównawczego lub jego nieprawidłowe działanie może prowadzić do pękania rur, uszkodzenia kotła, grzejników, a nawet grozić niebezpieczną awarią całego systemu.
Czym grozi brak lub awaria naczynia w instalacji grzewczej?
Konsekwencje braku lub awarii naczynia wyrównawczego mogą być bardzo dotkliwe. W skrajnych przypadkach, gdy ciśnienie w instalacji przekroczy dopuszczalne normy, może dojść do pękania rur, uszkodzenia delikatnych elementów kotła, a także do częstego otwierania zaworu bezpieczeństwa, co jest sygnałem, że system nie działa prawidłowo. Ciągłe wycieki z zaworu bezpieczeństwa nie tylko obniżają komfort użytkowania, ale także mogą prowadzić do korozji i uszkodzenia elementów konstrukcyjnych budynku. W najgorszym scenariuszu, brak odpowiedniej kompensacji ciśnienia może doprowadzić do groźnych awarii, stwarzając realne zagrożenie dla bezpieczeństwa domowników.
Rozszerzalność cieplna wody cichy wróg Twoich rur
Zjawisko rozszerzalności cieplnej wody jest jednym z podstawowych praw fizyki, które musimy brać pod uwagę przy projektowaniu i eksploatacji systemów grzewczych. Woda, podobnie jak większość substancji, zwiększa swoją objętość pod wpływem wzrostu temperatury. W zamkniętym obiegu instalacji grzewczej, gdzie woda jest praktycznie nieściśliwa, nawet niewielki wzrost temperatury może generować ogromne siły i ciśnienia. Przyjmuje się, że dla ogrzewania zasilanego wodą o temperaturze 90°C, jej objętość może wzrosnąć nawet o około 4%. W przypadku braku odpowiedniego "bufora", jakim jest naczynie wyrównawcze, ciśnienie w instalacji może wzrosnąć kilkukrotnie ponad bezpieczny poziom, prowadząc do jej uszkodzenia. Jak podaje wiping.pl, zrozumienie tego zjawiska jest kluczowe dla prawidłowego doboru i montażu zabezpieczeń.
Naczynie otwarte czy zamknięte? Dobierz właściwy typ do swojej instalacji
Wybór odpowiedniego typu naczynia wyrównawczego jest kluczowy dla bezpieczeństwa i efektywności całej instalacji. Na rynku dostępne są dwa główne rodzaje: naczynia otwarte i zamknięte (zwane również przeponowymi lub membranowymi). Każde z nich ma swoją specyfikę działania i zastosowanie, a ich dobór zależy przede wszystkim od rodzaju źródła ciepła, czyli kotła, oraz od ogólnej charakterystyki systemu grzewczego.
Naczynie otwarte niezbędne zabezpieczenie dla kotłów na paliwo stałe
Naczynia otwarte są obowiązkowym elementem każdej instalacji grzewczej, w której pracuje kocioł na paliwo stałe, taki jak węgiel czy drewno. Kotły te charakteryzują się tym, że nie pozwalają na natychmiastowe wygaszenie procesu spalania. W sytuacji, gdy chcemy szybko obniżyć temperaturę w systemie, nadmiar ciepła musi zostać bezpiecznie odprowadzony. Naczynie otwarte, umieszczone w najwyższym punkcie instalacji, pełni właśnie tę rolę umożliwia bezpieczne odprowadzenie nadmiaru gorącej wody lub nawet pary wodnej do atmosfery lub specjalnego zbiornika przelewowego. Jest to proste, ale niezwykle skuteczne rozwiązanie zapobiegające przegrzaniu kotła i całej instalacji.
Naczynie przeponowe (zamknięte) standard w nowoczesnych instalacjach C. O. i C. W. U.
Naczynia przeponowe, znane również jako naczynia membranowe, stanowią obecnie standard w większości nowoczesnych instalacji centralnego ogrzewania oraz ciepłej wody użytkowej. Ich konstrukcja opiera się na podziale wnętrza zbiornika na dwie komory za pomocą elastycznej membrany lub przepony. Jedna komora jest wypełniona wodą z instalacji, a druga gazem (najczęściej azotem) pod odpowiednim ciśnieniem wstępnym. Zaletą tego rozwiązania jest brak bezpośredniego kontaktu wody z powietrzem, co zapobiega korozji i osadzaniu się kamienia kotłowego, a także minimalizuje straty ciepła. Naczynia te są powszechnie stosowane w systemach z kotłami gazowymi, olejowymi i elektrycznymi, gdzie wymagana jest precyzyjna kontrola ciśnienia.
Podłączenie naczynia przeponowego w układzie zamkniętym C. O. Schematy i zasady
Montaż naczynia przeponowego w zamkniętym systemie centralnego ogrzewania wymaga przestrzegania kilku kluczowych zasad, które zapewnią jego prawidłowe działanie i bezpieczeństwo. Choć na pierwszy rzut oka może wydawać się to skomplikowane, zrozumienie podstawowych mechanizmów i zastosowanie się do zaleceń pozwoli na samodzielne wykonanie tej czynności. Poniżej przedstawiamy schemat i wyjaśniamy, dlaczego pewne rozwiązania są tak ważne.
Schemat 1: Montaż naczynia w instalacji z kotłem gazowym/olejowym/elektrycznym
Poniższy schemat przedstawia prawidłowe podłączenie naczynia przeponowego w zamkniętej instalacji centralnego ogrzewania, zasilanej kotłem gazowym, olejowym lub elektrycznym. Kluczowe jest umiejscowienie naczynia. Powinno ono być zamontowane na rurze powrotnej systemu, po stronie ssawnej pompy obiegowej, a także jak najbliżej kotła. Taka lokalizacja jest nieprzypadkowa i ma swoje uzasadnienie techniczne, które wyjaśniamy poniżej.
Złota zasada: Dlaczego naczynie montujemy na powrocie, przed pompą?
Montaż naczynia wyrównawczego na rurze powrotnej, przed pompą obiegową, jest powszechnie uznawany za optymalne rozwiązanie w systemach C.O. Tłumaczy się to kilkoma ważnymi względami. Po pierwsze, w tej części instalacji ciśnienie jest zazwyczaj najniższe, co ułatwia pracę naczynia i zapobiega jego nadmiernemu obciążeniu. Po drugie, umieszczenie naczynia przed pompą chroni ją przed zjawiskiem kawitacji powstawaniem i implozją pęcherzyków pary wodnej, które mogą uszkodzić wirnik pompy. Stabilniejszy rozkład ciśnień w całym układzie to kolejna korzyść płynąca z takiego montażu.
Grupa bezpieczeństwa gotowe rozwiązanie do zabezpieczenia kotła
Grupa bezpieczeństwa to zespół urządzeń, który stanowi integralną część każdej nowoczesnej instalacji grzewczej. Jej głównym zadaniem jest ochrona kotła i całego systemu przed nadmiernym wzrostem ciśnienia. Standardowa grupa bezpieczeństwa składa się zazwyczaj z trzech kluczowych elementów: zaworu bezpieczeństwa, który otwiera się automatycznie po przekroczeniu bezpiecznego poziomu ciśnienia, manometru, umożliwiającego bieżącą kontrolę ciśnienia w instalacji, oraz odpowietrznika, służącego do usuwania powietrza z systemu. Montaż grupy bezpieczeństwa jest niezbędny dla zapewnienia bezpiecznej i bezawaryjnej pracy kotła.
Jak podłączyć naczynie wyrównawcze przy bojlerze C. W. U. ? Poprawny schemat
Instalacje ciepłej wody użytkowej (C.W.U.), zwłaszcza te wyposażone w podgrzewacze przepływowe lub bojlery, również wymagają zastosowania naczynia wyrównawczego. Jego zadaniem jest kompensacja ciśnienia powstającego w wyniku podgrzewania wody w podgrzewaczu. Prawidłowe podłączenie naczynia jest kluczowe dla zapobiegania uszkodzeniom podgrzewacza i zapewnienia stałego dopływu ciepłej wody.
Schemat 2: Prawidłowe wpięcie naczynia na dopływie zimnej wody do bojlera
Przedstawiony schemat ilustruje prawidłowe podłączenie naczynia wyrównawczego w instalacji ciepłej wody użytkowej, współpracującej z bojlerem lub podgrzewaczem. Naczynie to powinno być zamontowane na przewodzie doprowadzającym zimną wodę do podgrzewacza. Bardzo ważne jest, aby podłączenie to nastąpiło przed zaworem zwrotnym. Taka kolejność zapewnia, że naczynie będzie mogło efektywnie absorbować wzrost ciśnienia wynikający z podgrzewania wody w bojlerze, jednocześnie nie wpływając na działanie zaworu zwrotnego.
Rola zaworu zwrotnego i zaworu bezpieczeństwa w instalacji C. W. U.
W instalacjach ciepłej wody użytkowej, szczególnie tych z podgrzewaczami i naczyniami wyrównawczymi, kluczową rolę odgrywają dwa rodzaje zaworów: zawór zwrotny i zawór bezpieczeństwa. Zawór zwrotny zapobiega cofaniu się podgrzanej wody z instalacji C.W.U. do instalacji zimnej wody, co jest istotne z punktu widzenia higieny i prawidłowego działania systemu. Z kolei zawór bezpieczeństwa, często zintegrowany z grupą bezpieczeństwa podgrzewacza, chroni sam bojler przed nadmiernym ciśnieniem, które mogłoby doprowadzić do jego uszkodzenia lub eksplozji. Naczynie wyrównawcze współpracuje z tymi elementami, zapewniając optymalne warunki pracy.

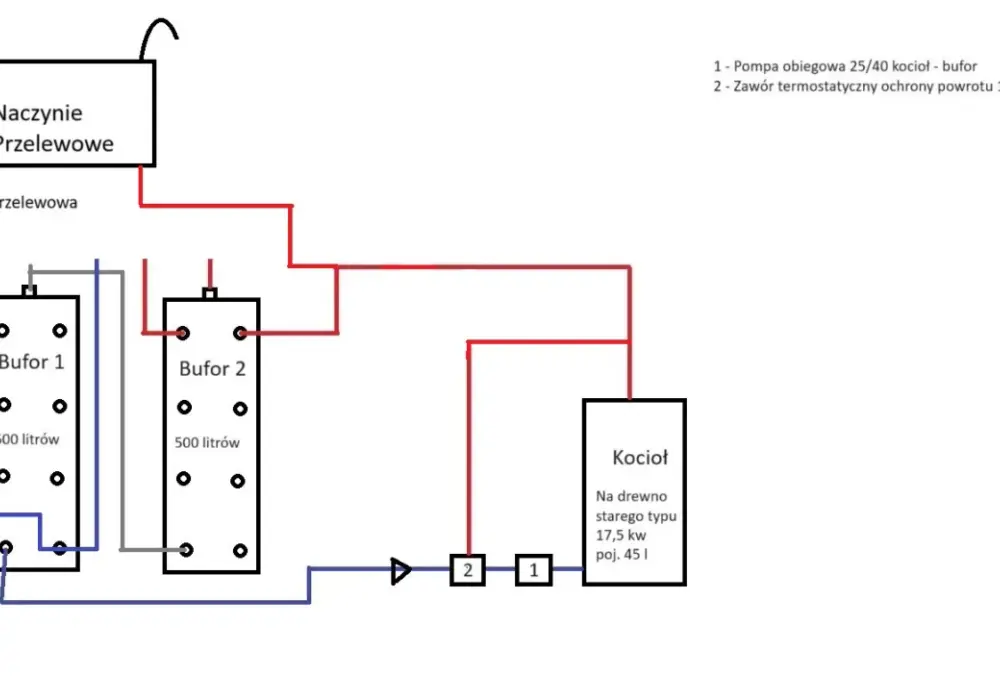

Montaż naczynia w układzie otwartym z kotłem na węgiel/drewno Schemat
Instalacje z kotłami na paliwo stałe, ze względu na specyfikę ich działania, wymagają zastosowania naczyń otwartych. Są one prostsze konstrukcyjnie od naczyń przeponowych, ale ich prawidłowy montaż jest równie ważny dla bezpieczeństwa systemu. Kluczowe jest umiejscowienie naczynia w odpowiednim punkcie instalacji.
Schemat 3: Podłączenie naczynia otwartego w najwyższym punkcie instalacji
Przedstawiony schemat pokazuje, jak prawidłowo podłączyć naczynie otwarte w instalacji grzewczej z kotłem na paliwo stałe. Naczynie otwarte musi być zamontowane bezwzględnie w najwyższym punkcie obiegu wody. Pozwala to na swobodne odprowadzenie nadmiaru wody lub pary wodnej, która może powstać w wyniku przegrzania kotła. Taka lokalizacja zapewnia, że wszelkie gazy i nadmiar płynu będą miały drogę ucieczki, zapobiegając powstawaniu niebezpiecznego ciśnienia w systemie.
Jak obliczyć minimalną wysokość montażu naczynia otwartego?
Minimalna wysokość montażu naczynia otwartego jest ściśle określona i zależy od typu instalacji. W przypadku instalacji grawitacyjnej, gdzie obieg wody odbywa się naturalnie, bez udziału pompy, naczynie otwarte powinno znajdować się co najmniej 30 centymetrów nad najwyższym grzejnikiem w systemie. Natomiast w instalacjach z pompą obiegową, gdzie naczynie jest montowane na powrocie, jego minimalna wysokość powinna wynosić co najmniej 0,7 wysokości podnoszenia pompy. Te wytyczne zapewniają skuteczne działanie naczynia i bezpieczeństwo systemu.
Instalacja krok po kroku Jak samodzielnie podłączyć naczynie przeponowe?
Samodzielne podłączenie naczynia przeponowego jest zadaniem, które wymaga precyzji i przestrzegania określonych etapów. Poniżej przedstawiamy szczegółowy poradnik, który przeprowadzi Cię przez cały proces, od przygotowania narzędzi po finalne uruchomienie instalacji.
Niezbędne narzędzia i materiały co przygotować przed pracą?
Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia i materiały. Będziesz potrzebować zestawu kluczy (nastawnych, płaskich), taśmy teflonowej lub pakuł do uszczelniania gwintów, manometru do pompowania, pompki (najlepiej samochodowej lub dedykowanej do naczyń wyrównawczych), samego naczynia wyrównawczego, a także odpowiednich zaworów i złączek, które dopasujesz do swojej instalacji. Warto również przygotować sobie rękawice robocze i okulary ochronne.
Krok kluczowy: Jak prawidłowo ustawić i sprawdzić ciśnienie wstępne w naczyniu?
To jeden z najważniejszych etapów montażu naczynia przeponowego. Ciśnienie wstępne, czyli ciśnienie poduszki gazowej w naczyniu, musi być precyzyjnie dostosowane do parametrów Twojej instalacji. Kontrolę i ewentualną korektę ciśnienia należy przeprowadzać na naczyniu całkowicie opróżnionym z wody. Ogólna zasada mówi, że ciśnienie wstępne powinno być o około 0,2-0,3 bara niższe od ciśnienia, pod jakim napełniona jest zimna instalacja grzewcza. Błędem jest pozostawienie fabrycznej wartości ciśnienia, która często jest ustawiona na 1,5 bara, bez uwzględnienia specyfiki konkretnego systemu. Nieprawidłowe ciśnienie wstępne może prowadzić do zbyt częstego otwierania zaworu bezpieczeństwa lub niewystarczającej kompensacji objętości wody.
Montaż fizyczny: Uszczelnianie połączeń i mocowanie zbiornika
Po ustawieniu ciśnienia wstępnego, przystępujemy do fizycznego montażu. Dokładnie oczyść gwinty przyłączy naczynia i instalacji. Następnie, używając taśmy teflonowej lub pakuł z pastą, starannie uszczelnij wszystkie gwintowane połączenia. Podłącz naczynie do instalacji zgodnie ze schematem, upewniając się, że wszystkie połączenia są szczelne. Zbiornik powinien być zamocowany w stabilnej pozycji, zapobiegającej wibracjom i ruchom.
Najczęstsze błędy montażowe i jak ich unikać ucz się na cudzych pomyłkach
Podczas montażu naczyń wyrównawczych, nawet doświadczeni majsterkowicze mogą popełnić błędy, które w konsekwencji prowadzą do nieprawidłowego działania systemu lub nawet do jego uszkodzenia. Znajomość najczęściej popełnianych pomyłek i świadomość ich konsekwencji pozwala na uniknięcie kosztownych napraw i zapewnienie bezpieczeństwa.
Błąd krytyczny: Zawór odcinający między kotłem a naczyniem dlaczego to "tykająca bomba"?
Jednym z najpoważniejszych błędów, jakiego można się dopuścić, jest montaż jakiegokolwiek zaworu odcinającego na rurze łączącej kocioł z naczyniem wyrównawczym. Taka konfiguracja całkowicie uniemożliwia naczyniu spełnianie swojej podstawowej funkcji kompensacji ciśnienia. W przypadku wzrostu temperatury wody, ciśnienie w zamkniętym obiegu kotła będzie rosło bez żadnych ograniczeń, co w skrajnych przypadkach może doprowadzić do jego eksplozji. Jest to dosłownie "tykająca bomba", która stwarza śmiertelne zagrożenie.
Niewłaściwe ciśnienie wstępne ciche źródło problemów z instalacją
Jak już wspomniano, prawidłowe ustawienie ciśnienia wstępnego w naczyniu przeponowym jest kluczowe. Zbyt niskie ciśnienie sprawi, że naczynie będzie zbyt często "pracować", czyli otwierać zawór bezpieczeństwa, co prowadzi do ubytków wody w instalacji i konieczności jej częstego uzupełniania. Z kolei zbyt wysokie ciśnienie wstępne ograniczy zdolność naczynia do kompensacji objętości wody, co również może skutkować nadmiernym wzrostem ciśnienia w systemie.
Objawy uszkodzonej membrany kiedy naczynie nadaje się do wymiany?
Uszkodzenie membrany w naczyniu przeponowym jest jedną z najczęstszych awarii. Objawia się ona zazwyczaj tym, że woda zaczyna wydostawać się z wentyla do napełniania poduszką gazową. Innym sygnałem jest brak możliwości utrzymania prawidłowego ciśnienia wstępnego po napompowaniu, ciśnienie szybko spada. W takich przypadkach naczynie przeponowe jest nieszczelne i nie spełnia swojej funkcji, co oznacza, że nadaje się do natychmiastowej wymiany.
Uruchomienie i kontrola co sprawdzić po zakończonym montażu?
Po zakończeniu montażu naczynia wyrównawczego i upewnieniu się, że wszystkie połączenia są szczelne, należy przeprowadzić odpowiednie procedury uruchomieniowe i kontrolne, aby zagwarantować prawidłowe działanie całego systemu.
Jak odpowietrzyć instalację po montażu naczynia?
Pierwszym krokiem po montażu jest dokładne odpowietrzenie całej instalacji grzewczej lub C.W.U. Należy to zrobić stopniowo, otwierając odpowietrzniki na grzejnikach (lub w najwyższych punktach instalacji C.W.U.), aż do momentu, gdy z każdego z nich zacznie wypływać czysta woda bez pęcherzyków powietrza. Odpowietrzenie jest kluczowe, ponieważ obecność powietrza w systemie może zakłócać jego pracę i prowadzić do korozji.
Przeczytaj również: Kabina prysznicowa niska – Idealna do małych łazienek: jak wybrać odpowiednią kabinę?
Finalna kontrola ciśnienia w instalacji i obserwacja pracy układu
Po odpowietrzeniu instalacji, należy ponownie sprawdzić ciśnienie w zimnym układzie. Powinno ono mieścić się w zakresie zalecanym przez producenta kotła lub systemu. Następnie można przystąpić do uruchomienia kotła i stopniowego podgrzewania wody. Warto przez pierwsze kilka godzin, a nawet dni, uważnie obserwować pracę całego układu. Zwracaj uwagę na wskazania manometru, czy ciśnienie nie przekracza dopuszczalnych wartości podczas pracy instalacji na wysokiej temperaturze, oraz czy nie występują żadne niepokojące dźwięki lub wycieki.
Podsumowanie kluczowych zasad bezpiecznego montażu naczynia wyrównawczego
Prawidłowe podłączenie naczynia wyrównawczego to inwestycja w bezpieczeństwo i długowieczność Twojej instalacji grzewczej oraz ciepłej wody użytkowej. Pamiętaj o wyborze odpowiedniego typu naczynia otwartego dla kotłów na paliwo stałe i zamkniętego (przeponowego) dla nowoczesnych systemów. Kluczowe jest również właściwe umiejscowienie na powrocie przed pompą w C.O. i na dopływie zimnej wody do bojlera w C.W.U. Szczególną uwagę zwróć na precyzyjne ustawienie ciśnienia wstępnego w naczyniach przeponowych, które powinno być niższe od ciśnienia napełnienia instalacji. Nigdy nie montuj zaworów odcinających między kotłem a naczyniem. Przestrzeganie tych zasad zapewni bezpieczną i efektywną pracę Twojego systemu.
