Jak podłączyć naczynie przeponowe C.O.? Poradnik krok po kroku

Naczynie przeponowe, często nazywane naczyniem wzbiorczym, to niepozorny, ale niezwykle ważny element każdej instalacji centralnego ogrzewania (C.O.) działającej w układzie zamkniętym. Jego główną rolą jest kompensacja zmian objętości wody, które zachodzą pod wpływem wahania temperatury. Dzięki temu stabilizuje ciśnienie w całym systemie, chroniąc go przed nadmiernymi skokami i zapewniając jego długowieczność oraz bezpieczeństwo. W tym kompleksowym przewodniku krok po kroku pokażę Ci, jak prawidłowo podłączyć naczynie przeponowe do instalacji C.O., jak ustawić jego ciśnienie i jakich błędów unikać. Poznasz kluczowe aspekty, które zagwarantują efektywną i bezproblemową pracę Twojego systemu grzewczego.

Dlaczego prawidłowe podłączenie naczynia przeponowego to fundament bezpiecznej instalacji CO

Prawidłowe podłączenie naczynia przeponowego to absolutna podstawa, jeśli zależy nam na bezpiecznym i efektywnym działaniu instalacji centralnego ogrzewania. Bez niego nasz system grzewczy jest narażony na szereg problemów, które mogą prowadzić do kosztownych awarii.

Rola naczynia w układzie zamkniętym Twój cichy strażnik ciśnienia

W układzie zamkniętym centralnego ogrzewania, woda krążąca w instalacji podgrzewa się i rozszerza, a następnie ochładza i kurczy. Te naturalne zmiany objętości musiałyby prowadzić do gwałtownych wahań ciśnienia, gdyby nie obecność naczynia przeponowego. Naczynie to szczelny zbiornik, w którym znajduje się gumowa membrana oddzielająca wodę od sprężonego gazu (zazwyczaj azotu). Gdy woda się rozszerza, napiera na membranę, ściskając gaz i "przyjmując" nadmiar objętości. Gdy woda się kurczy, gaz rozpręża się, "wypychając" wodę z powrotem do instalacji. Ten mechanizm działa jak amortyzator, utrzymując ciśnienie w bezpiecznych i stabilnych granicach. To właśnie dzięki niemu instalacja pracuje płynnie, a jej elementy są chronione przed uszkodzeniem.

Co się stanie, gdy naczynie jest źle podłączone lub go brakuje?

Brak naczynia przeponowego w układzie zamkniętym jest prostą drogą do poważnych problemów. Najbardziej oczywistą konsekwencją jest niekontrolowany wzrost ciśnienia podczas rozgrzewania instalacji. Woda, nie mając gdzie się podziać, powoduje gwałtowne skoki ciśnienia, które mogą przekroczyć dopuszczalne normy. W najlepszym wypadku, zadziała zawór bezpieczeństwa, upuszczając wodę z instalacji i powodując konieczność jej ponownego uzupełniania i odpowietrzania. W gorszym scenariuszu, nadmierne ciśnienie może doprowadzić do uszkodzenia delikatnych elementów systemu, takich jak pompa obiegowa, wymiennik ciepła w kotle, a nawet same grzejniki czy połączenia rur. Długotrwałe narażenie na takie wahania znacząco skraca żywotność całej instalacji i zwiększa ryzyko nagłej, kosztownej awarii. Podobnie jest, gdy naczynie jest źle podłączone jego funkcja ochronna jest ograniczona lub całkowicie zniesiona.

Zanim zaczniesz: Kluczowe przygotowania do montażu

Zanim przystąpimy do faktycznego montażu naczynia przeponowego, niezbędne jest staranne przygotowanie. To etap, który w dużej mierze decyduje o sukcesie całej operacji i bezpieczeństwie jej wykonania. Pominięcie tych kroków może skutkować problemami podczas montażu, a nawet awarią instalacji.

Niezbędne narzędzia i materiały skompletuj swój zestaw instalatora

Aby sprawnie przeprowadzić montaż, potrzebne będą odpowiednie narzędzia i materiały. Podstawowy zestaw powinien zawierać:

• Klucze hydrauliczne (nastawne): Przydadzą się do odkręcania i dokręcania różnego rodzaju złączek i rur.
• Klucze płaskie: Mogą być potrzebne do przytrzymania niektórych elementów podczas montażu.
• Pompka z manometrem: Niezbędna do precyzyjnej regulacji ciśnienia wstępnego w naczyniu. Upewnij się, że manometr jest czytelny i dokładny.
• Materiały uszczelniające: Pakuły i pasta uszczelniająca lub taśma teflonowa (PTFE) do zapewnienia szczelności połączeń gwintowanych.
• Trójnik: Pozwoli na wpięcie naczynia w istniejącą rurę instalacji.
• Zawór odcinający (szybkozłączka serwisowa): Kluczowy element ułatwiający przyszłą konserwację.
• Złączki: Odpowiednie do połączenia trójnika z naczyniem i zaworem.
• Klucz do wentyla: Do regulacji ciśnienia w naczyniu.

Wybór armatury: Dlaczego szybkozłączka serwisowa to konieczność?

Armatura, której użyjemy do podłączenia naczynia, ma ogromne znaczenie dla funkcjonalności i łatwości obsługi całej instalacji. Absolutną koniecznością jest zastosowanie szybkozłączki serwisowej, która jest w rzeczywistości zaworem z możliwością odcięcia przepływu wody i spustu. Dlaczego jest tak ważna? Ponieważ umożliwia ona odizolowanie naczynia przeponowego od reszty instalacji. Dzięki temu możemy przeprowadzić kontrolę ciśnienia, a nawet wymienić naczynie, bez konieczności opróżniania całej instalacji C.O. To ogromne ułatwienie, oszczędność czasu i wody. Oprócz tego, w instalacji musi znajdować się zawór bezpieczeństwa, który chroni system przed nadmiernym ciśnieniem. Zazwyczaj montuje się go na rurociągu zasilającym, blisko kotła.

Bezpieczeństwo przede wszystkim: Opróżnianie instalacji i przygotowanie miejsca pracy

Przed rozpoczęciem prac montażowych, jeśli jest to konieczne (np. gdy nie mamy zamontowanego zaworu odcinającego przed naczyniem), należy opróżnić instalację z wody. Odbywa się to zazwyczaj poprzez zawór spustowy znajdujący się w najniższym punkcie systemu. Upewnij się, że wszystkie zawory odcinające na grzejnikach są zamknięte. Następnie przygotuj miejsce pracy. Usuń wszelkie przeszkody, zapewnij sobie dobre oświetlenie i dostęp do narzędzi. Pamiętaj o zabezpieczeniu podłogi przed ewentualnym wyciekiem wody. Bezpieczeństwo podczas pracy jest priorytetem pracuj ostrożnie i metodycznie.

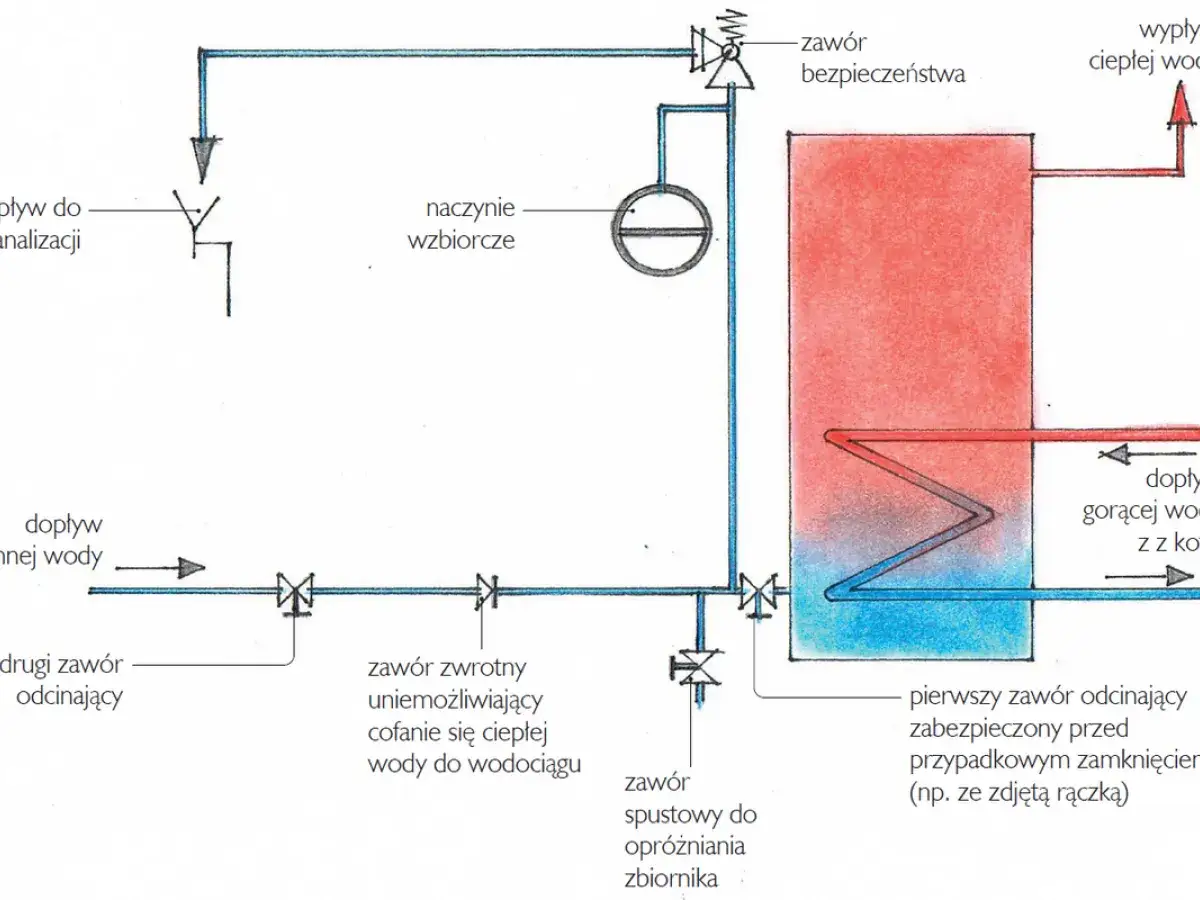

Zasilanie czy powrót? Ostateczne rozstrzygnięcie, gdzie zamontować naczynie w instalacji CO

Wybór odpowiedniego miejsca montażu naczynia przeponowego w instalacji centralnego ogrzewania jest kluczowy dla jego prawidłowego działania i długowieczności. Chociaż istnieją różne szkoły, jedna lokalizacja jest zdecydowanie najczęściej rekomendowana i uważana za optymalną.

Montaż na powrocie dlaczego to najczęstsza i rekomendowana praktyka?

W zdecydowanej większości domowych instalacji centralnego ogrzewania, naczynie przeponowe montuje się na rurociągu powrotnym. Dlaczego? Głównym powodem jest temperatura wody. Na rurociągu powrotnym woda jest znacznie chłodniejsza niż na rurociągu zasilającym. Gumowa membrana, będąca sercem naczynia, jest wrażliwa na wysokie temperatury. Niższa temperatura na powrocie znacząco wydłuża jej żywotność, zapobiegając przedwczesnemu starzeniu się i pękaniu materiału. Jest to prosta zasada, która przekłada się na niezawodność i trwałość naczynia.

Kiedy montaż na zasilaniu ma sens? Analiza szczególnych przypadków

Choć montaż na powrocie jest standardem, istnieją pewne specyficzne sytuacje, w których rozważa się montaż naczynia na rurociągu zasilającym. Dotyczy to jednak zazwyczaj bardziej złożonych, często przemysłowych układów, gdzie ze względów konstrukcyjnych lub hydraulicznych taka lokalizacja jest bardziej uzasadniona. W typowych domowych instalacjach C.O. jest to jednak rzadkość i zazwyczaj wynika z ograniczeń przestrzennych lub błędnych założeń projektowych. W większości przypadków, jeśli mamy możliwość wyboru, powinniśmy trzymać się zasady montażu na powrocie.

Idealna lokalizacja: Przed pompą, za ostatnim odbiornikiem ciepła

Precyzując optymalne miejsce montażu, należy wskazać konkretny punkt na rurociągu powrotnym. Najlepszym miejscem jest odcinek znajdujący się przed pompą obiegową, a jednocześnie za ostatnim grzejnikiem (lub innym odbiornikiem ciepła, np. grzejnikiem podłogowym). Dlaczego taka lokalizacja jest idealna? Montaż przed pompą zapewnia, że pompa pracuje w warunkach stabilnego ciśnienia, co jest dla niej korzystne. Umieszczenie naczynia za ostatnim grzejnikiem gwarantuje, że jego działanie będzie obejmować całą objętość wody w instalacji, od kotła aż po najdalszy punkt odbioru ciepła. To zapewnia najrówniejszą kompensację ciśnienia w całym systemie.

Jak podłączyć naczynie przeponowe krok po kroku szczegółowy instruktaż

Teraz, gdy wiemy już, dlaczego i gdzie montujemy naczynie, przejdźmy do konkretnych kroków instalacji. Pamiętaj o zachowaniu ostrożności i precyzji na każdym etapie.

1. Krok 1: Montaż trójnika i armatury przyłączeniowej na rurociągu

   Na wybranym odcinku rurociągu powrotnego, za ostatnim grzejnikiem i przed pompą obiegową, należy wyciąć fragment rury i w jego miejsce zamontować trójnik. Do jednego z króćców trójnika przykręcamy następnie szybkozłączkę serwisową. Upewnij się, że gwinty są czyste i gotowe do połączenia.

2. Krok 2: Uszczelnianie połączeń gwintowanych pakuły czy taśma teflonowa?

   To kluczowy moment dla zapewnienia szczelności instalacji. Połączenia gwintowane należy dokładnie uszczelnić. Tradycyjnie stosuje się pakuły (len) nasączone pastą uszczelniającą. Należy nawinąć je zgodnie z kierunkiem gwintu, a następnie dokręcić. Alternatywnie można użyć taśmy teflonowej (PTFE), którą również nawija się zgodnie z kierunkiem gwintu, zazwyczaj kilkukrotnie. Wybór metody zależy od preferencji instalatora, ale obie, poprawnie wykonane, zapewnią szczelność.

3. Krok 3: Przykręcenie naczynia do przygotowanej armatury

   Po zamontowaniu i uszczelnieniu szybkozłączki serwisowej, możemy przykręcić do niej naczynie przeponowe. Zazwyczaj naczynie ma odpowiedni gwint na króćcu przyłączeniowym. Dokręcaj je z wyczuciem, aby nie uszkodzić gwintu ani samego naczynia. Upewnij się, że połączenie jest stabilne i szczelne.

4. Krok 4: Sprawdzenie orientacji naczynia czy można montować je do góry nogami?

   Montaż naczynia przeponowego do góry nogami jest błędem i może znacząco zakłócić jego prawidłowe działanie. Membrana wewnątrz naczynia jest zaprojektowana do pracy w określonej pozycji, zazwyczaj pionowej lub lekko nachylonej. Montaż w pozycji odwróconej może utrudniać prawidłowe rozprężanie się gazu i kompensację objętości wody, a także prowadzić do szybszego zużycia membrany. Zawsze sprawdzaj zalecenia producenta dotyczące orientacji montażu.

Ciśnienie wstępne najważniejszy parametr, o którym wielu zapomina

Prawidłowe ustawienie ciśnienia wstępnego w naczyniu przeponowym to jeden z tych aspektów, które często są pomijane, a mają fundamentalne znaczenie dla poprawnego działania całego systemu. To właśnie ciśnienie gazu w naczyniu decyduje o tym, jak skutecznie będzie ono kompensować zmiany ciśnienia w instalacji.

Jak obliczyć i ustawić prawidłowe ciśnienie wstępne w naczyniu?

Kluczową zasadą jest, że ciśnienie wstępne (po stronie gazowej) w naczyniu przeponowym powinno być ustawione przed podłączeniem naczynia do napełnionej instalacji. Następnie, ciśnienie to powinno być o około 0,2 do 0,3 bara niższe od ciśnienia statycznego (czyli ciśnienia panującego w zimnym, napełnionym układzie C.O.). Dla typowego domu jednorodzinnego, ciśnienie statyczne zimnej instalacji C.O. wynosi zazwyczaj od 1,0 do 1,5 bara. Jeśli więc nasza instalacja po napełnieniu i odpowietrzeniu ma ciśnienie 1,2 bara, ciśnienie wstępne w naczyniu powinno wynosić około 0,9-1,0 bara.

Regulacja ciśnienia krok po kroku przy użyciu pompki z manometrem

Aby precyzyjnie ustawić ciśnienie wstępne, postępuj według poniższych kroków:

1. Upewnij się, że naczynie jest odłączone od instalacji C.O. lub że zawór serwisowy jest zamknięty.
2. Znajdź wentyl do regulacji ciśnienia w naczyniu (zazwyczaj znajduje się na jego spodzie lub boku).
3. Odkręć plastikową nakrętkę zabezpieczającą wentyl.
4. Podłącz pompkę z manometrem do wentyla.
5. Sprawdź aktualne ciśnienie w naczyniu.
6. Jeśli ciśnienie jest zbyt wysokie, powoli spuszczaj powietrze, obserwując manometr.
7. Jeśli ciśnienie jest zbyt niskie, pompuj powietrze, aż osiągniesz pożądaną wartość (0,2-0,3 bara poniżej ciśnienia statycznego instalacji).
8. Po ustawieniu właściwego ciśnienia, odłącz pompkę i zakręć plastikową nakrętkę.

Dlaczego fabryczne 1, 5 bara to prawie zawsze zła wartość?

Wiele naczyń przeponowych sprzedawanych jest z fabrycznie ustawionym ciśnieniem wstępnym, często wynoszącym 1,5 bara. Jest to wartość uśredniona, która ma na celu zapewnienie poprawnego działania w jak najszerszym zakresie instalacji. Jednakże, jak już wspomnieliśmy, optymalne ciśnienie wstępne powinno być dostosowane do ciśnienia statycznego konkretnej instalacji. W większości domowych systemów C.O., ciśnienie statyczne jest niższe niż 1,8 bara (1,5 bara + 0,3 bara zapasu), co oznacza, że fabryczne 1,5 bara jest zazwyczaj zbyt wysokie. Pozostawienie go bez korekty może prowadzić do zbyt małej objętości roboczej naczynia, co skutkuje nieprawidłową pracą i nadmiernymi wahaniami ciśnienia w instalacji.

Pierwsze uruchomienie i kontrola jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu i prawidłowym ustawieniu ciśnienia wstępnego, nadszedł czas na pierwsze uruchomienie instalacji. To moment, w którym możemy zweryfikować, czy wszystko działa tak, jak powinno.

Napełnianie i odpowietrzanie instalacji po montażu naczynia

Po podłączeniu naczynia i ustawieniu ciśnienia wstępnego, należy ponownie napełnić instalację centralnego ogrzewania wodą. Proces ten powinien być przeprowadzony powoli, aby uniknąć powstania dużych naprężeń w systemie. Po napełnieniu, kluczowe jest dokładne odpowietrzenie całej instalacji. Należy to zrobić na wszystkich grzejnikach, zaczynając od tych znajdujących się najbliżej kotła i kończąc na tych najdalej położonych. Upewnij się, że z odpowietrzników wydobywa się tylko woda, a nie powietrze. Po odpowietrzeniu, sprawdź ciśnienie w instalacji powinno ono ustabilizować się na poziomie ciśnienia statycznego, które było podstawą do ustawienia ciśnienia wstępnego w naczyniu.

Obserwacja manometru podczas pracy kotła jakie wahania ciśnienia są dopuszczalne?

Gdy instalacja jest już napełniona i odpowietrzona, można uruchomić kocioł. Teraz najważniejsze jest uważne obserwowanie manometru ciśnienia wody w instalacji podczas cyklu pracy kotła. Gdy kocioł zaczyna podgrzewać wodę, ciśnienie powinno nieznacznie wzrosnąć z powodu rozszerzalności cieplnej. Następnie, gdy system osiągnie zadaną temperaturę, ciśnienie powinno się ustabilizować. Dopuszczalne wahania ciśnienia podczas pracy kotła zazwyczaj nie powinny przekraczać 0,5 do 1,0 bara w stosunku do ciśnienia statycznego. Jeśli ciśnienie wzrasta znacznie powyżej tej wartości lub spada poniżej ciśnienia otwarcia zaworu bezpieczeństwa, może to świadczyć o nieprawidłowym działaniu naczynia przeponowego lub błędnym ustawieniu ciśnienia wstępnego.

Najczęstsze błędy przy podłączaniu naczynia i jak ich unikać

Nawet przy najlepszych chęciach, podczas montażu naczynia przeponowego można popełnić błędy, które zniweczą jego działanie. Oto najczęściej spotykane pułapki i sposoby, jak ich uniknąć.

• Błąd #1: Brak zaworu odcinającego uniemożliwiający serwis

  Jak już wielokrotnie podkreślałem, brak szybkozłączki serwisowej to poważne niedopatrzenie. Bez niej wymiana naczynia lub jego kontrola ciśnienia wymaga opróżnienia całej instalacji. To nie tylko czasochłonne, ale także generuje dodatkowe koszty i pracę. Zawsze montuj naczynie z zaworem odcinającym!

• Błąd #2: Złe ciśnienie wstępne a ciągłe problemy z ciśnieniem w układzie

  Pozostawienie fabrycznego ciśnienia 1,5 bara lub jego nieprawidłowe ustawienie jest nagminnym błędem. Jak już wiemy, ciśnienie wstępne musi być dopasowane do ciśnienia statycznego instalacji. Zbyt wysokie ciśnienie wstępne ograniczy zdolność naczynia do przyjmowania wody, prowadząc do nadmiernych wzrostów ciśnienia i częstego otwierania zaworu bezpieczeństwa. Zbyt niskie ciśnienie wstępne z kolei sprawi, że naczynie nie będzie efektywnie kompensować spadków ciśnienia.

• Błąd #3: Niewłaściwa lokalizacja względem pompy obiegowej

  Montaż naczynia za pompą obiegową jest kolejnym częstym błędem. Pompa generuje zawirowania i zmiany ciśnienia w przepływie. Jeśli naczynie znajdzie się za pompą, jego działanie może być zakłócone, a wahania ciśnienia mogą być jeszcze większe. Pamiętajmy optymalne miejsce to rurociąg powrotny, przed pompą obiegową.

• Błąd #4: Montaż w pozycji odwróconej

  Jak wspominałem w instruktażu, montaż naczynia "do góry nogami" jest niewskazany. Może to prowadzić do nieprawidłowego działania membrany, jej szybszego zużycia i problemów z utrzymaniem właściwego ciśnienia. Zawsze zwracaj uwagę na zalecaną przez producenta orientację montażu.

Konserwacja i diagnostyka jak dbać o naczynie przeponowe przez lata?

Naczynie przeponowe, choć zazwyczaj działa bezobsługowo, wymaga okresowej kontroli, aby zapewnić jego długą i bezawaryjną pracę. Regularna konserwacja pozwoli uniknąć wielu problemów.

Jak często i jak sprawdzać ciśnienie w naczyniu?

Zaleca się sprawdzanie ciśnienia w naczyniu przeponowym przynajmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. Proces ten jest prosty, jeśli tylko mamy zamontowany zawór serwisowy. Należy odizolować naczynie od instalacji (zamknąć zawór serwisowy), a następnie sprawdzić ciśnienie za pomocą pompki z manometrem. Jeśli ciśnienie odbiega od wartości ustawionej podczas montażu (czyli 0,2-0,3 bara poniżej ciśnienia statycznego zimnej instalacji), należy je skorygować. Pamiętaj, aby zawsze sprawdzać ciśnienie, gdy instalacja jest zimna.

Przeczytaj również: Skuteczne zabezpieczanie taśm ciepłego montażu: poznaj najlepsze metody ochrony

Objawy uszkodzonej membrany kiedy nadszedł czas na wymianę?

Istnieje kilka sygnałów, które mogą świadczyć o uszkodzeniu membrany w naczyniu przeponowym. Najczęstszym objawem jest konieczność częstego dopuszczania wody do instalacji, aby utrzymać odpowiednie ciśnienie. Jeśli zauważasz, że ciśnienie w systemie spada szybciej niż zwykle, a zawór bezpieczeństwa zaczyna częściej upuszczać wodę, może to oznaczać, że membrana straciła swoją elastyczność lub jest nieszczelna. Innym symptomem mogą być nietypowe, gwałtowne wahania ciśnienia podczas pracy kotła, nawet jeśli ciśnienie wstępne zostało prawidłowo ustawione. W takich przypadkach najczęściej jedynym rozwiązaniem jest wymiana naczynia przeponowego na nowe.
