Podłącz sterownik do pieca: Poradnik krok po kroku i bezpieczeństwo

Samodzielne podłączenie sterownika do pieca to zadanie, które może wydawać się skomplikowane, ale dzięki temu przewodnikowi stanie się prostsze. Prawidłowo zainstalowany sterownik to klucz do zwiększenia komfortu cieplnego w domu, poprawy bezpieczeństwa oraz znaczących oszczędności na ogrzewaniu. W tym artykule przeprowadzimy Cię przez cały proces, od przygotowania po konfigurację, abyś mógł cieszyć się inteligentnym i efektywnym systemem grzewczym.

Dlaczego prawidłowe podłączenie sterownika do pieca to inwestycja w komfort i oszczędności?

Sterownik to serce nowoczesnego systemu grzewczego. Przekształca zwykły piec w inteligentne urządzenie, które precyzyjnie zarządza temperaturą w Twoim domu. Dzięki automatyzacji procesów grzewczych, możesz zapomnieć o ręcznym regulowaniu parametrów sterownik sam zadba o utrzymanie idealnego komfortu cieplnego, reagując na zmiany temperatury w pomieszczeniach i dostosowując pracę kotła. To nie tylko wygoda, ale przede wszystkim gwarancja stałego, optymalnego ciepła.

Inwestycja w prawidłowe podłączenie sterownika to także realne korzyści finansowe. Optymalizacja pracy pieca, wynikająca z precyzyjnego sterowania, prowadzi do znaczącego zmniejszenia zużycia paliwa. Mniejsze spalanie to niższe rachunki za ogrzewanie, co przekłada się na wymierne oszczędności w domowym budżecie. Efektywność energetyczna systemu grzewczego staje się dzięki temu znacznie wyższa, a Ty możesz cieszyć się ciepłem przy niższych kosztach.

Zanim zaczniesz: kluczowe przygotowania i absolutne podstawy bezpieczeństwa

Zanim przystąpisz do pracy, upewnij się, że posiadasz wszystkie niezbędne narzędzia. Będą Ci potrzebne przede wszystkim: zestaw wkrętaków (płaskich i krzyżakowych), ściągacz do izolacji przewodów, a także próbnik napięcia, który jest absolutnie kluczowy dla Twojego bezpieczeństwa. Warto mieć pod ręką również kombinerki oraz taśmę izolacyjną.

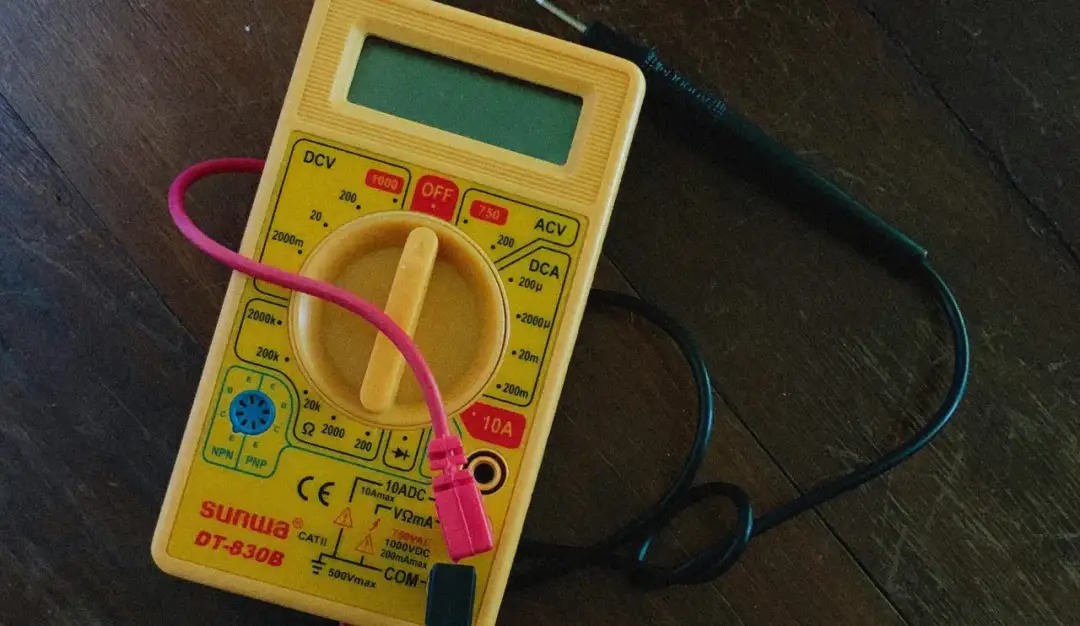

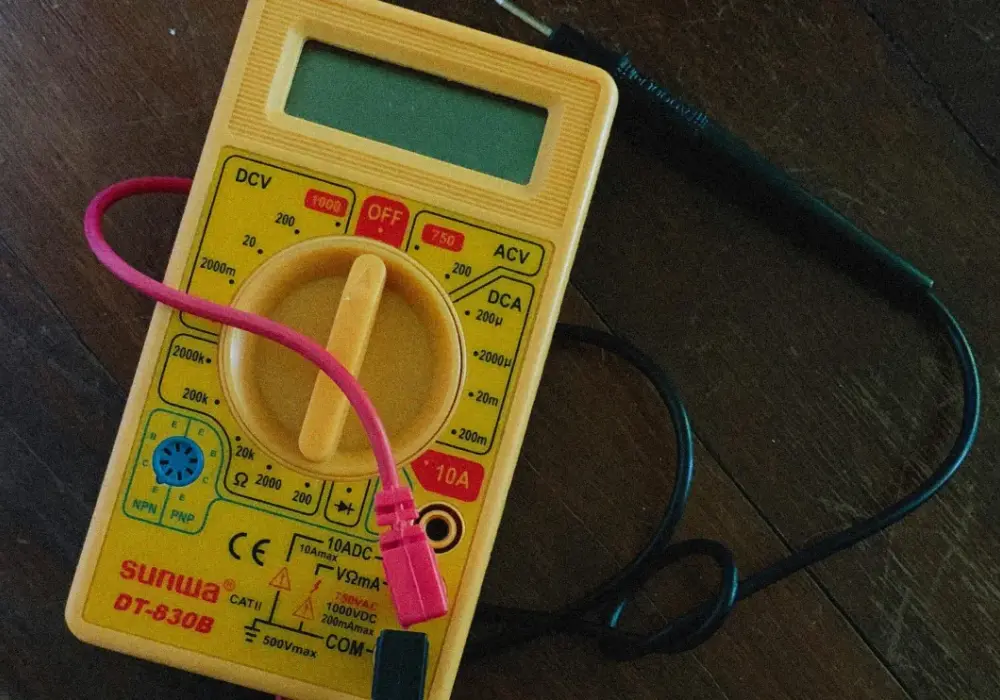

Bezpieczeństwo przede wszystkim! Praca z instalacją elektryczną wymaga szczególnej ostrożności. Zanim dotkniesz jakiegokolwiek przewodu, bezwzględnie odłącz zasilanie całego pieca od sieci elektrycznej. Użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, nie ma prądu. Pamiętaj, że błąd w tym miejscu może mieć tragiczne konsekwencje.

Kolejnym ważnym krokiem jest weryfikacja kompatybilności. Upewnij się, że wybrany sterownik jest przeznaczony do współpracy z Twoim konkretnym modelem kotła czy to piec gazowy, na ekogroszek, czy na pellet. Zapoznaj się dokładnie z instrukcjami obsługi zarówno kotła, jak i nowego sterownika. Producenci często podają szczegółowe informacje dotyczące kompatybilności i sposobu integracji urządzeń.

Instrukcja krok po kroku: Jak samodzielnie podłączyć sterownik do pieca?

Oto szczegółowy przewodnik, który pomoże Ci krok po kroku podłączyć nowy sterownik:

1. Krok 1: Wyłączenie zasilania. To absolutnie najważniejszy i pierwszy krok. Upewnij się, że piec jest całkowicie odłączony od prądu. Sprawdź to za pomocą próbnika napięcia.

2. Krok 2: Identyfikacja złączy. Zlokalizuj na listwie zaciskowej pieca lub na jego płycie głównej kluczowe punkty podłączeniowe. Zazwyczaj są one oznaczone symbolami, takimi jak "RT", "TA", "COM", "NO", "NC", "PUMP CO", "PUMP CWU", "FAN" lub podobnymi. W razie wątpliwości sięgnij do instrukcji obsługi kotła.

3. Krok 3: Montaż czujników temperatury. Prawidłowe umiejscowienie czujników jest kluczowe dla poprawnego działania systemu. Czujnik temperatury wody w instalacji centralnego ogrzewania (CO) zazwyczaj montuje się w rurze powrotnej lub na kotle. Czujnik temperatury ciepłej wody użytkowej (CWU) umieszcza się w zasobniku. W przypadku kotłów na paliwa stałe, czujnik podajnika lub wentylatora montuje się zgodnie z zaleceniami producenta. Błędna lokalizacja czujników może prowadzić do nieprawidłowej pracy całego systemu.

4. Krok 4: Podłączanie pomp CO, CWU i wentylatora. Sterownik zarządza pracą pomp obiegowych (CO i CWU) oraz wentylatora nadmuchowego (w kotłach na paliwa stałe) lub podajnika paliwa. Podłączenie tych elementów odbywa się zazwyczaj poprzez listwę zaciskową pieca lub bezpośrednio w sterowniku, zgodnie ze schematem dostarczonym przez producenta sterownika. Zwróć uwagę na prawidłowe oznaczenie przewodów fazowych i neutralnych.

5. Krok 5: Instalacja i podłączenie zasilania sterownika. Zamontuj obudowę sterownika w odpowiednim miejscu powinno być ono suche, chłodne i chronione przed bezpośrednim działaniem wysokiej temperatury z kotła. Następnie podłącz zasilanie do samego sterownika, zgodnie ze schematem. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane.

Schematy podłączeń dla najpopularniejszych typów pieców

W przypadku kotłów na ekogroszek lub pellet, podłączenie sterownika jest nieco bardziej złożone ze względu na obecność mechanizmów takich jak podajnik paliwa i wentylator nadmuchowy. Sterownik musi zarządzać pracą tych elementów, aby zapewnić optymalne spalanie i podawanie paliwa. Kluczowe jest prawidłowe zidentyfikowanie zacisków odpowiedzialnych za sterowanie podajnikiem i wentylatorem na listwie zaciskowej kotła lub bezpośrednio na ich sterownikach.

Piec gazowy często posiada dedykowane złącze dla zewnętrznego termostatu pokojowego. Zazwyczaj jest ono oznaczone jako "RT", "TA", "TERMOSTAT" lub podobnie, często z zaciskami "COM" (wspólny) i "NO" (normalnie otwarty) lub "NC" (normalnie zamknięty). Aby podłączyć sterownik, należy odnaleźć to złącze na płycie głównej kotła i, jeśli jest tam zamontowana, usunąć istniejącą zworkę. Następnie do tych zacisków podłącza się przewody od sterownika pokojowego czy to przewodowego, czy od odbiornika sterownika bezprzewodowego.

Uniwersalne sterowniki pokojowe, zarówno przewodowe, jak i bezprzewodowe, integrują się z systemem grzewczym w podobny sposób. W wersji przewodowej, sygnał z termostatu jest przesyłany bezpośrednio do kotła za pomocą kabla, zastępując istniejącą zworkę na złączu termostatu. W wersji bezprzewodowej, komunikacja odbywa się drogą radiową między nadajnikiem (termostatem) a odbiornikiem zamontowanym przy kotle lub w jego pobliżu, który następnie przekazuje sygnał do sterowania piecem.

Pierwsze uruchomienie i konfiguracja: jak tchnąć życie w nowy system?

Zanim włączysz zasilanie, przeprowadź ostatnią kontrolę. Upewnij się, że wszystkie przewody są solidnie podłączone i dobrze zaizolowane. Sprawdź, czy nie ma żadnych luźnych połączeń ani zwarć. Zweryfikuj, czy czujniki są zamontowane we właściwych miejscach i czy wszystkie elementy wykonawcze (pompy, wentylator) zostały poprawnie podłączone zgodnie ze schematem.

Po włączeniu zasilania nadszedł czas na konfigurację. Większość sterowników wymaga ustawienia podstawowych parametrów, takich jak: histereza (różnica temperatur, przy której piec się włącza i wyłącza), tryby pracy (automatyczny, ręczny, urlopowy), a także harmonogramy grzewcze, dostosowane do Twojego rytmu dnia. Zapoznaj się z instrukcją obsługi sterownika, aby poznać wszystkie dostępne opcje.

Kluczowym etapem jest test działania systemu. Po ustawieniu parametrów, obserwuj pracę pieca i sterownika. Sprawdź, czy pompy CO i CWU włączają się i wyłączają zgodnie z zaprogramowanym harmonogramem i temperaturami. Upewnij się, że piec prawidłowo reaguje na sygnały ze sterownika pokojowego, modulując moc lub włączając/wyłączając palnik. To pozwoli Ci upewnić się, że wszystko działa poprawnie i bezpiecznie.

Najczęstsze błędy i problemy: Jak ich unikać i co robić, gdy coś pójdzie nie tak?

Podczas samodzielnej instalacji sterownika łatwo o drobne błędy, które mogą prowadzić do nieprawidłowego działania systemu. Świadomość najczęstszych problemów pozwoli Ci ich uniknąć lub szybko je zdiagnozować.

• Problem: Sterownik nie uruchamia się po podłączeniu. Najczęstsze przyczyny to brak zasilania (sprawdź bezpieczniki i podłączenie do sieci) lub błędne podłączenie przewodów zasilających sterownik. Upewnij się, że napięcie dociera do urządzenia i że przewody są poprawnie podłączone do odpowiednich zacisków.

• Problem: Pompa CO lub CWU pracuje bez przerwy lub nie włącza się wcale. Może to wynikać z błędnego podłączenia sterowania pompą na listwie zaciskowej kotła lub w samym sterowniku. Sprawdź, czy przewody sterujące pompą są podłączone do właściwych zacisków i czy sterownik wysyła odpowiedni sygnał.

• Problem: Piec nie reaguje na sygnały ze sterownika pokojowego. Upewnij się, że sterownik pokojowy jest kompatybilny z Twoim kotłem. Sprawdź prawidłowość podłączenia przewodów sterujących (lub poprawne działanie modułu bezprzewodowego) oraz upewnij się, że zworka na złączu termostatu w kotle została usunięta. Czasem konieczne jest ponowne sparowanie urządzeń bezprzewodowych.

• Sygnały alarmowe, których nie wolno ignorować. Nowoczesne sterowniki często sygnalizują błędy za pomocą kodów alarmowych. Zapoznaj się z ich znaczeniem w instrukcji obsługi. Niektóre problemy, takie jak przegrzanie kotła czy awaria czujnika, wymagają natychmiastowej reakcji. W przypadku poważniejszych awarii lub braku pewności co do przyczyny problemu, zawsze lepiej wezwać wykwalifikowanego serwisanta. Istnieją granice samodzielnych napraw, szczególnie gdy w grę wchodzi bezpieczeństwo.

Pamiętaj o błędach, takich jak nieprawidłowe umiejscowienie czujników temperatury, pomylenie przewodów, brak odłączenia zasilania przed pracą czy zły dobór samego sterownika do typu kotła. Ich unikanie to klucz do sukcesu.
