Zbiornik wyrównawczy stanowi fundamentalny element systemów grzewczych. Jego głównym zadaniem jest kontrola ciśnienia w instalacji. Montaż wymaga szczególnej uwagi i przestrzegania określonych zasad. Prawidłowa instalacja zapewnia bezpieczeństwo i efektywność całego systemu grzewczego. Zbiornik należy umieścić w najwyższym punkcie instalacji. Jego pojemność powinna wynosić od 4% do 8% całkowitej pojemności systemu.
Najważniejsze informacje:- Zbiornik musi być zamontowany przed pompą obiegową
- Wymaga instalacji zaworów odcinającego i spustowego
- Lokalizacja w najwyższym punkcie instalacji jest kluczowa
- System wymaga regularnego monitorowania ciśnienia przez manometr
- Montaż musi być zgodny z normą PN-EN 12828
- Właściwe zwymiarowanie zbiornika zapewnia stabilną pracę systemu
Zbiornik wyrównawczy - co to jest i jak działa?
Zbiornik wyrównawczy w centralnym ogrzewaniu to kluczowy element systemu grzewczego, który zapewnia stabilną pracę instalacji. Kompensuje on zmiany objętości wody powstające podczas zmian temperatury. Jego głównym zadaniem jest utrzymanie odpowiedniego ciśnienia w układzie.
Montaż zbiornika wyrównawczego CO wymaga szczególnej uwagi, ponieważ wpływa na bezpieczeństwo całej instalacji. System z prawidłowo zainstalowanym zbiornikiem chroni przed nadmiernym wzrostem ciśnienia. Właściwe umiejscowienie zbiornika zapobiega przedostawaniu się powietrza do instalacji.
Niezbędne elementy do montażu zbiornika wyrównawczego
Do wykonania instalacji zbiornika wyrównawczego w kotłowni potrzebne są określone komponenty zapewniające bezpieczną i efektywną pracę systemu.
- Zawór odcinający - umożliwia odizolowanie zbiornika podczas konserwacji
- Zawór spustowy - służy do opróżniania zbiornika
- Manometr - kontroluje ciśnienie w układzie
- Rura wzbiorcza - łączy zbiornik z instalacją
- Zawór bezpieczeństwa - chroni przed nadmiernym wzrostem ciśnienia
- Złączki montażowe - zapewniają szczelne połączenia
- Odpowietrznik automatyczny - usuwa nadmiar powietrza
- Konsola montażowa - stabilnie utrzymuje zbiornik na ścianie
Gdzie umieścić zbiornik wyrównawczy?

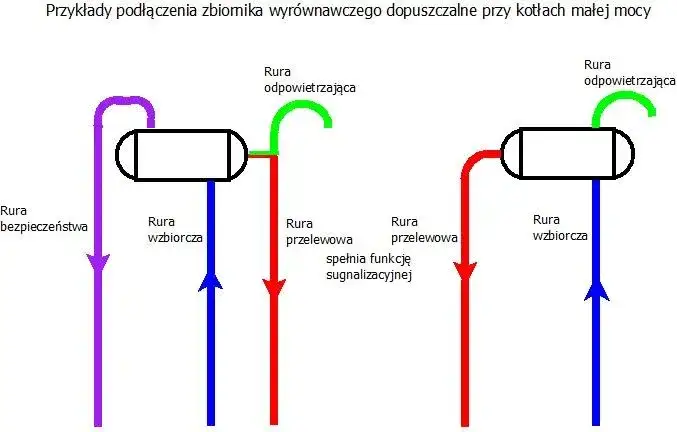

Montaż zbiornika wyrównawczego CO schemat wskazuje na konieczność instalacji w najwyższym punkcie systemu. To pozwala na efektywne odpowietrzanie instalacji.
Zbiornik powinien znajdować się minimum 30 cm powyżej najwyższego grzejnika. Zachowanie tej odległości gwarantuje prawidłową cyrkulację wody.
Należy zapewnić łatwy dostęp do zbiornika w celu konserwacji. Odległość od ściany powinna wynosić minimum 10 cm.
Jak prawidłowo podłączyć zbiornik wyrównawczy do instalacji CO?
Podłączenie zbiornika wyrównawczego instalacja rozpoczyna się od montażu zaworu odcinającego na rurze wzbiorczej. Kolejnym elementem jest manometr, który należy zamontować na wysokości umożliwiającej łatwy odczyt wskazań.
Następnie instalujemy zawór bezpieczeństwa oraz odpowietrznik automatyczny. Schemat instalacji zbiornika wyrównawczego wskazuje, że rura wzbiorcza powinna być prowadzona pionowo, bez załamań.
Dobór średnic rur do zbiornika wyrównawczego
Właściwy dobór średnicy rur ma kluczowe znaczenie dla efektywności systemu.
| Moc kotła (kW) | Pojemność instalacji (l) | Zalecana średnica (mm) |
| do 25 | do 150 | 20 |
| 25-40 | 150-250 | 25 |
| powyżej 40 | powyżej 250 | 32 |
Krok po kroku - montaż zbiornika wyrównawczego
Jak zamontować zbiornik wyrównawczy CO zgodnie z zasadami sztuki? Oto szczegółowa instrukcja:
- Wyznaczenie miejsca montażu i zamocowanie konsoli
- Instalacja zaworu odcinającego na rurze wzbiorczej
- Montaż manometru i zaworu bezpieczeństwa
- Podłączenie rury wzbiorczej do zbiornika
- Instalacja odpowietrznika automatycznego
- Sprawdzenie szczelności połączeń
Kierunek przepływu wody w instalacji ze zbiornikiem
Właściwy przepływ wody zapewnia prawidłowe funkcjonowanie systemu. Woda powinna płynąć od kotła do zbiornika przez rurę wzbiorczą.
Rura wzbiorcza nie może mieć przeciwspadków ani ostrych zagięć. Zbiornik wyrównawczy CO zasada działania opiera się na swobodnym przepływie wody w obie strony.
Jak sprawdzić poprawność montażu?
Wykonaj próbę szczelności przy ciśnieniu 1.5 raza wyższym niż robocze. Sprawdź wszystkie połączenia pod kątem wycieków.
Skontroluj działanie zaworu bezpieczeństwa i odpowietrznika. Upewnij się, że manometr pokazuje właściwe ciśnienie.
Obserwuj pracę systemu przez 24 godziny. Zwróć uwagę na stabilność ciśnienia i brak niepokojących dźwięków.
Najczęstsze błędy przy montażu - czego unikać?
Popełnienie błędu podczas instalacji może skutkować poważnymi konsekwencjami. Poniżej przedstawiamy najczęstsze pomyłki.
| Błąd | Konsekwencje |
| Zbyt nisko zamontowany zbiornik | Problemy z odpowietrzaniem, niewłaściwa praca instalacji |
| Brak zaworu odcinającego | Niemożność serwisowania zbiornika bez opróżniania instalacji |
| Przeciwspadki na rurze wzbiorczej | Zakłócenie przepływu wody, nieprawidłowa praca systemu |
Konserwacja zbiornika wyrównawczego
Regularnie sprawdzaj ciśnienie wstępne w zbiorniku. Kontrolę należy przeprowadzać minimum raz w roku.
Oczyść zbiornik z osadów podczas corocznego przeglądu. Sprawdź stan membrany i szczelność połączeń.
Wymień uszkodzone elementy natychmiast po wykryciu usterki. Regularnie kontroluj wskazania manometru.
Co warto zapamiętać o montażu zbiornika wyrównawczego?
Prawidłowy montaż zbiornika wyrównawczego wymaga precyzyjnego przestrzegania kilku kluczowych zasad. Najważniejsze to umieszczenie go w najwyższym punkcie instalacji, zachowanie minimalnej odległości 30 cm nad najwyższym grzejnikiem oraz zapewnienie odpowiedniej średnicy rur doprowadzających.
Bezpieczeństwo instalacji zależy od właściwego doboru i montażu elementów zabezpieczających. Zawór bezpieczeństwa, manometr i odpowietrznik to komponenty, których nie można pominąć podczas instalacji. Ich regularna kontrola i konserwacja zapewniają długotrwałą i bezawaryjną pracę systemu.
Warto pamiętać, że najczęstsze błędy montażowe dotyczą niewłaściwej wysokości montażu oraz nieprawidłowego prowadzenia rury wzbiorczej. Unikanie przeciwspadków i ostrych zagięć rur oraz regularna konserwacja to klucz do sprawnie działającego systemu centralnego ogrzewania.
