Wymiennik ciepła to kluczowy element systemu grzewczego, który odpowiada za efektywne przekazywanie energii cieplnej. Urządzenie to znajduje zastosowanie zarówno w systemach centralnego ogrzewania (CO), jak i przy przygotowaniu ciepłej wody użytkowej (CWU).
Prawidłowy montaż wymiennika ciepła jest niezbędny dla zapewnienia optymalnej wydajności całego systemu. Proces ten wymaga starannego doboru odpowiedniego modelu oraz przestrzegania szczegółowych wytycznych instalacyjnych.

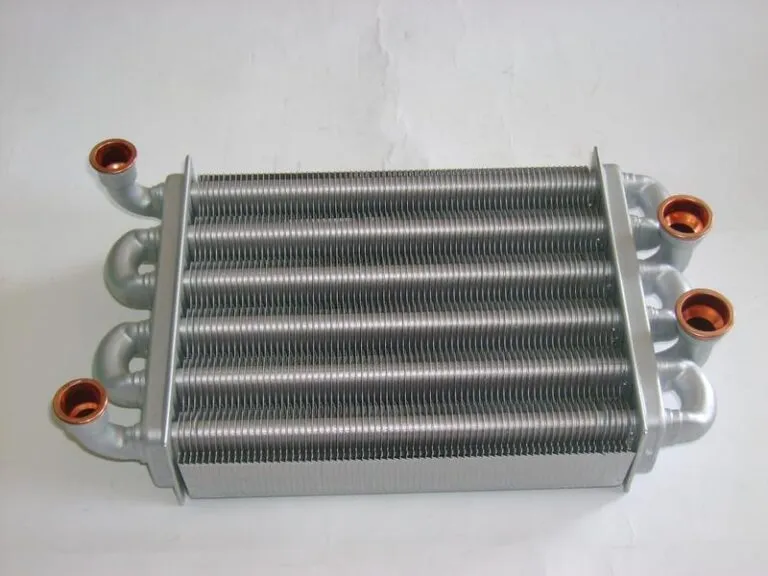

Najważniejsze informacje:- Wymienniki ciepła występują w różnych typach: płytowe, rurowe i spiralne
- Wybór lokalizacji montażu musi zapewniać łatwy dostęp serwisowy
- Prawidłowe podłączenie rurociągów jest kluczowe dla efektywnej pracy systemu
- Regularna konserwacja wydłuża żywotność urządzenia
- Montaż musi być zgodny z zasadami bezpieczeństwa dot. zbiorników ciśnieniowych
- Właściwy dobór wymiennika zależy od specyfiki instalacji i źródła ciepła
Kluczowe narzędzia i materiały do montażu wymiennika ciepła co
Profesjonalny montaż wymiennika ciepła CO wymaga odpowiedniego przygotowania technicznego. Sprawny montaż jest możliwy tylko przy użyciu kompletnego zestawu narzędzi specjalistycznych. Właściwe przygotowanie znacząco skraca czas instalacji i minimalizuje ryzyko błędów.
Temperatura w pomieszczeniu podczas montażu płytowego wymiennika powinna wynosić od 5°C do 25°C. Wilgotność powietrza nie może przekraczać 60%. Miejsce pracy musi być dobrze oświetlone i zabezpieczone przed wpływem warunków atmosferycznych.
- Klucz dynamometryczny - do kontrolowanego dokręcania połączeń
- Pompa do prób ciśnieniowych - testowanie szczelności systemu
- Poziomnica laserowa - precyzyjne wyznaczanie położenia wymiennika
- Szczypce hydrauliczne - montaż złączek i kształtek
- Klucze nastawne - różne rozmiary do połączeń gwintowanych
- Zestaw kluczy płasko-oczkowych - podstawowe prace montażowe
- Giętarka do rur - formowanie połączeń rurowych
- Narzędzia pomiarowe - termometry, manometry i przepływomierze
Wybór odpowiedniego miejsca montażu wymiennika
Instalacja wymiennika ciepła powinna odbywać się w pomieszczeniu technicznym z dobrą wentylacją. Lokalizacja musi zapewniać swobodny dostęp z każdej strony urządzenia.
Odległość od ściany powinna wynosić minimum 60 cm dla zapewnienia przestrzeni serwisowej. Podłoże musi być stabilne i wypoziomowane.
Bliskość źródła ciepła jest kluczowa dla minimalizacji strat energii. Należy unikać miejsc narażonych na bezpośrednie działanie promieni słonecznych.
Czytaj więcej: Blat biurka na wymiar – Jak zamówić idealny blat biurka dostosowany do Twoich potrzeb?
Przygotowanie systemu co do instalacji wymiennika
Przed rozpoczęciem montażu wymiennika ciepła CO należy dokładnie przepłukać instalację. System musi zostać całkowicie opróżniony z wody. Wszystkie komponenty powinny być sprawdzone pod kątem uszkodzeń.
Konieczne jest zamontowanie filtrów siatkowych przed wymiennikiem. Należy przygotować zawory odcinające do późniejszej regulacji. Warto zainstalować manometry kontrolne w kluczowych punktach systemu.
| Parametr | Wartość minimalna | Wartość maksymalna |
| Ciśnienie robocze | 1.5 bar | 6 bar |
| Temperatura pracy | 20°C | 95°C |
| Przepływ nominalny | 0.5 m³/h | 12 m³/h |
Prawidłowe podłączenie wymiennika do instalacji
Podłączenie wymiennika CO rozpoczyna się od montażu przyłączy hydraulicznych. Kolejnym krokiem jest instalacja zaworów odcinających po obu stronach urządzenia.
Prawidłowy schemat podłączenia wymiennika ciepła zakłada przeciwprądowy przepływ mediów. Zasada ta gwarantuje najwyższą sprawność wymiany ciepła.
Połączenia gwintowane wymagają zastosowania odpowiednich uszczelnień. Moment dokręcania musi być zgodny z zaleceniami producenta.
- Montaż króćców przyłączeniowych z uszczelkami
- Instalacja zaworów odcinających na zasilaniu i powrocie
- Podłączenie przewodów hydraulicznych zgodnie z oznaczeniami
- Montaż czujników temperatury w przygotowanych gniazdach
- Instalacja odpowietrzników w najwyższych punktach
- Wykonanie izolacji termicznej wszystkich połączeń
Kierunek przepływu w wymienniku ciepła
Podczas montażu wymiennika ciepła CO kluczowe jest zachowanie właściwego kierunku przepływu. Medium grzewcze powinno przepływać zgodnie ze strzałkami na obudowie.
Wlot czynnika grzewczego łączy się z górnym króćcem wymiennika. Wylot znajduje się w dolnej części urządzenia.
Przepływ przeciwprądowy zwiększa efektywność wymiany ciepła o 15%. Nieprawidłowy kierunek może obniżyć sprawność systemu nawet o połowę.
Prędkość przepływu należy dobrać według dokumentacji technicznej. Zbyt wolny lub szybki przepływ zmniejsza wydajność wymiennika.
Montaż zaworów i armatury zabezpieczającej
Instalacja wymiennika ciepła wymaga zamontowania zaworów bezpieczeństwa na obu obiegach. Zawory zwrotne chronią przed cofaniem się czynnika i montuje się je na przewodzie zasilającym. Zawory odcinające umożliwiają izolację wymiennika podczas prac serwisowych.
Odpowietrzniki automatyczne instaluje się w najwyższych punktach systemu. Filtry siatkowe chronią wymiennik przed zanieczyszczeniami i montuje się je na przewodach zasilających. Manometry kontrolne pozwalają na bieżący monitoring ciśnienia w instalacji.
Zawory regulacyjne służą do równoważenia przepływów przez wymiennik. System zabezpieczający przed wzrostem ciśnienia musi być zgodny z normami technicznymi. Każdy zawór wymaga odpowiedniego oznakowania zgodnie z jego funkcją.
Kontrola szczelności połączeń wymiennika
Po montażu wymiennika ciepła CO konieczne jest wykonanie próby szczelności. Test przeprowadza się przy ciśnieniu o 50% wyższym od roboczego. Czas trwania próby powinien wynosić minimum 30 minut.
Kontrolę przeprowadza się najpierw z użyciem sprężonego powietrza. Następnie wykonuje się próbę wodną przy maksymalnej temperaturze pracy. Wszystkie połączenia należy dokładnie sprawdzić wzrokowo.
| Typ wymiennika | Ciśnienie próbne | Czas próby |
| Płytowy lutowany | 9 bar | 45 min |
| Płytowy skręcany | 7.5 bar | 60 min |
| Rurowy | 6 bar | 30 min |
Pierwsze uruchomienie wymiennika ciepła
Pierwszy rozruch wymaga stopniowego napełniania instalacji wodą. Cały system musi zostać dokładnie odpowietrzony.
Instalacja wymiennika ciepła wymaga sprawdzenia szczelności pod ciśnieniem roboczym. Kontrola parametrów pracy powinna odbywać się przez minimum 2 godziny.
Podczas pierwszego uruchomienia należy obserwować wskazania manometrów. Temperatura powinna być zwiększana stopniowo, co 15 minut o 10°C.
Sprawdzenie działania wszystkich zaworów i automatyki jest kluczowe. System powinien osiągnąć stabilne parametry pracy.
Regulacja przepływu i temperatury
Prawidłowy montaż wymiennika płytowego CO kończy się regulacją przepływów. Wartości należy ustawić zgodnie z projektem technicznym.
Różnica temperatur na wymienniku powinna być optymalna. Zbyt duża może świadczyć o nieprawidłowym przepływie.
Regulację przeprowadza się za pomocą zaworów równoważących. Parametry pracy muszą być monitorowane przez minimum 24 godziny.
Najczęstsze błędy podczas montażu wymiennika
Niewłaściwe podłączenie wymiennika CO to najczęstszy błąd instalacyjny. Odwrotny kierunek przepływu drastycznie obniża sprawność systemu.
Brak filtrów siatkowych prowadzi do szybkiego zanieczyszczenia wymiennika. Zanieczyszczenia mechaniczne mogą zablokować przepływ przez płyty.
Nieprawidłowe odpowietrzenie skutkuje spadkiem wydajności. Pozostałe w systemie powietrze tworzy poduszki powietrzne blokujące przepływ.
Montaż bez zaworów odcinających utrudnia serwisowanie. Brak możliwości odcięcia wymiennika wymaga opróżnienia całej instalacji.
Zbyt mocne dokręcenie płyt w montażu płytowego wymiennika może uszkodzić uszczelki. Przestrzeganie momentu dokręcającego podanego przez producenta jest kluczowe.
Skuteczny montaż wymiennika ciepła - na to zwróć uwagę
Montaż wymiennika ciepła CO to złożony proces techniczny, wymagający precyzji i znajomości zasad instalacyjnych. Kluczem do sukcesu jest właściwe przygotowanie narzędzi, wybór odpowiedniej lokalizacji oraz przestrzeganie procedur montażowych.
Najważniejsze etapy to: prawidłowe podłączenie wymiennika, zachowanie właściwego kierunku przepływu oraz montaż armatury zabezpieczającej. Kontrola szczelności i staranna regulacja parametrów pracy gwarantują długotrwałą, bezawaryjną eksploatację systemu.
Unikanie typowych błędów montażowych, takich jak nieprawidłowe odpowietrzenie czy brak filtrów siatkowych, znacząco wpływa na wydajność instalacji. Instalacja wymiennika ciepła wykonana zgodnie z przedstawionymi wytycznymi zapewni optymalną wymianę ciepła i energooszczędną pracę całego systemu grzewczego.
