Podłączenie zbiornika wyrównawczego w instalacji centralnego ogrzewania to jeden z najważniejszych etapów, który decyduje o bezpieczeństwie i efektywności całego systemu. Ten przewodnik krok po kroku dostarczy Ci kompleksowej wiedzy, dzięki której prawidłowo zamontujesz naczynie, unikając kosztownych błędów i zapewniając sobie spokój na lata.
Kluczowe aspekty prawidłowego podłączenia zbiornika wyrównawczego w CO
- Wybór między układem otwartym a zamkniętym jest fundamentalny i zależy od rodzaju kotła.
- Naczynie przeponowe w układzie zamkniętym montuje się zawsze na powrocie, przed pompą obiegową.
- Prawidłowe ciśnienie wstępne w naczyniu przeponowym jest kluczowe i wymaga indywidualnej regulacji.
- Naczynie otwarte musi być umieszczone w najwyższym punkcie instalacji i posiadać odpowiednie rury bezpieczeństwa.
- Unikanie typowych błędów montażowych zapewnia bezpieczeństwo i długowieczność systemu.
Dlaczego prawidłowe podłączenie zbiornika wyrównawczego to absolutna podstawa bezpiecznego ogrzewania
Naczynie wzbiorcze, choć często niedoceniane, jest sercem bezpieczeństwa każdej instalacji centralnego ogrzewania. Jego głównym zadaniem jest kompensacja zmian objętości wody grzewczej, która rozszerza się pod wpływem temperatury. Bez niego ciśnienie w układzie mogłoby wzrosnąć do niebezpiecznych poziomów, prowadząc do uszkodzenia kotła, rur, grzejników, a nawet wybuchu.
Rola naczynia w instalacji C. O. Twój cichy strażnik ciśnienia
Głównym zadaniem naczynia wzbiorczego jest pochłanianie nadmiaru wody, który powstaje podczas jej podgrzewania w instalacji centralnego ogrzewania. Gdy woda się rozgrzewa, zwiększa swoją objętość. Naczynie, dzięki swojej konstrukcji, pozwala na bezpieczne rozszerzenie się tej wody, zapobiegając tym samym niekontrolowanemu wzrostowi ciśnienia w systemie. Utrzymuje ono ciśnienie na stabilnym, bezpiecznym poziomie, co przekłada się na długowieczność wszystkich elementów instalacji od kotła, przez rury, aż po grzejniki. To właśnie dzięki niemu możemy być spokojni o bezpieczeństwo naszego systemu grzewczego.
Co się stanie, gdy zbiornik jest źle podłączony lub go brakuje?
Brak naczynia wyrównawczego lub jego nieprawidłowe podłączenie to prosta droga do poważnych problemów. W przypadku zagotowania się wody w kotle, bez możliwości jej rozprężenia, ciśnienie w instalacji gwałtownie wzrośnie. Może to doprowadzić do uszkodzenia kotła, pęknięcia rur, rozszczelnienia połączeń, a nawet do awarii całego systemu grzewczego. W skrajnych przypadkach, gdy zawór bezpieczeństwa nie zadziała prawidłowo, może dojść do niebezpiecznych sytuacji zagrażających zdrowiu i życiu domowników. Dlatego tak ważne jest, aby montaż naczynia był wykonany zgodnie ze sztuką.
Układ otwarty czy zamknięty? Kluczowa decyzja, od której musisz zacząć
Zanim przystąpisz do jakichkolwiek prac montażowych, musisz wiedzieć, z jakim typem instalacji centralnego ogrzewania masz do czynienia. Wybór między układem otwartym a zamkniętym jest absolutnie fundamentalny, ponieważ od niego zależy rodzaj zastosowanego naczynia wyrównawczego oraz sposób jego podłączenia. To od tej decyzji zależy bezpieczeństwo i prawidłowe działanie całego systemu grzewczego.
Naczynie otwarte kiedy jest obowiązkowe i jak działa?
Układ otwarty jest obowiązkowy w przypadku kotłów na paliwa stałe, takich jak węgiel czy drewno, które nie są wyposażone w zaawansowane systemy zabezpieczające przed przegrzaniem. W tym systemie naczynie wzbiorcze jest otwarte, co oznacza, że ma stały kontakt z atmosferą. Kluczową zasadą jest jego montaż w najwyższym punkcie całej instalacji, powyżej wszystkich grzejników. Jego podstawową funkcją jest nie tylko kompensacja objętości wody, ale także bezpieczne odprowadzenie jej nadmiaru lub pary wodnej w sytuacji krytycznego zagotowania. Jest to swoisty zawór bezpieczeństwa, który działa grawitacyjnie.
Naczynie przeponowe (zamknięte) standard w nowoczesnych instalacjach
Układ zamknięty to standard, który dominuje w nowoczesnych instalacjach centralnego ogrzewania. Stosuje się w nim przeponowe, czyli inaczej membranowe, naczynie wzbiorcze. Jest to rozwiązanie idealne dla kotłów gazowych, olejowych, elektrycznych, a także dla pomp ciepła. W tym systemie cała instalacja jest szczelnie odizolowana od atmosfery, co pozwala na precyzyjne sterowanie ciśnieniem i temperaturą.
Czy kocioł na paliwo stałe można podłączyć w układzie zamkniętym? Znamy odpowiedź
Podłączenie kotła na paliwo stałe w układzie zamkniętym jest możliwe, ale wymaga spełnienia bardzo rygorystycznych warunków. Zgodnie z przepisami, takie kotły mogą pracować w systemie zamkniętym wyłącznie wtedy, gdy są wyposażone w specjalne urządzenia do odprowadzania nadmiaru ciepła. Jest to niezbędne do zapewnienia bezpieczeństwa, ponieważ kotły te mają tendencję do przegrzewania się, a brak możliwości rozładowania nadmiaru energii może prowadzić do niebezpiecznych sytuacji. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, kotły na paliwa stałe mogą pracować w układzie zamkniętym tylko pod warunkiem posiadania specjalnych urządzeń do odprowadzania nadmiaru ciepła.
Gdzie dokładnie wpiąć naczynie przeponowe w układzie zamkniętym? Schemat i zasady
Precyzyjna lokalizacja naczynia przeponowego w układzie zamkniętym jest jednym z kluczowych czynników decydujących o jego prawidłowym działaniu i bezpieczeństwie całej instalacji. Niewłaściwe umiejscowienie może prowadzić do problemów z ciśnieniem, a nawet do uszkodzenia pompy obiegowej.
Zasilanie czy powrót? Jedyna słuszna lokalizacja względem kotła
Eksperci zgodnie podkreślają, że naczynie przeponowe powinno być podłączone na rurze powrotnej, jak najbliżej kotła. Jest to istotne z punktu widzenia stabilizacji ciśnienia w całej instalacji. Montaż naczynia na rurze zasilającej, czyli po stronie "tłocznej" pompy, jest błędem. W takiej konfiguracji naczynie nie będzie efektywnie kompensować zmian objętości wody, a pompa będzie pracować w niekorzystnych warunkach, co może skrócić jej żywotność.
Przed pompą czy za pompą? Dlaczego ta kolejność ma krytyczne znaczenie
Kolejność montażu naczynia przeponowego względem pompy obiegowej ma fundamentalne znaczenie. Naczynie musi być zainstalowane po stronie ssawnej, czyli przed pompą. Taka konfiguracja zapewnia, że woda krążąca w instalacji jest pod stałym, kontrolowanym ciśnieniem, zanim trafi do pompy. Chroni to pompę przed zjawiskiem kawitacji powstawaniem pęcherzyków pary wodnej, które mogą ją uszkodzić. Montaż naczynia za pompą oznaczałby, że pompa musiałaby pracować z różnicą ciśnień, co jest dla niej niekorzystne.Prawidłowy schemat podłączenia wizualizacja krok po kroku

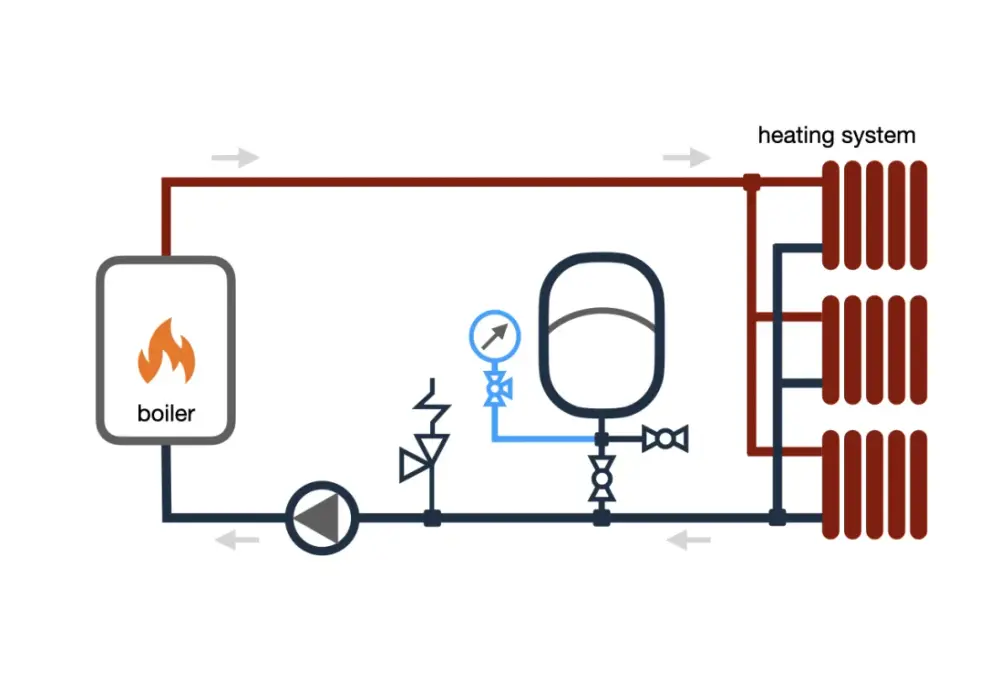

Idealny schemat podłączenia naczynia przeponowego w układzie zamkniętym wygląda następująco: Naczynie jest montowane na rurze powrotnej, tuż przed pompą obiegową. Powinno być podłączone za pomocą trójnika, który umożliwia łatwy demontaż lub serwis. Ważne jest, aby rura łącząca naczynie z instalacją miała odpowiednią średnicę i była jak najkrótsza, aby zminimalizować opory przepływu. W pobliżu naczynia powinien znajdować się zawór bezpieczeństwa oraz manometr do kontroli ciśnienia w instalacji.
Montaż naczynia w układzie otwartym zasady, o których nie można zapomnieć
Montaż naczynia otwartego rządzi się swoimi prawami i wymaga szczególnej uwagi, aby zapewnić bezpieczeństwo i prawidłowe działanie instalacji centralnego ogrzewania, zwłaszcza tej z kotłem na paliwo stałe.
Najwyższy punkt instalacji jak go poprawnie wyznaczyć?
Naczynie otwarte musi być umieszczone w absolutnie najwyższym punkcie całej instalacji centralnego ogrzewania. Oznacza to, że powinno znajdować się powyżej najwyższego grzejnika w budynku. Aby poprawnie wyznaczyć ten punkt, należy przeanalizować przebieg rur i zlokalizować miejsce, które jest fizycznie najwyżej położone. Jest to kluczowe dla prawidłowego działania systemu odpowietrzania i odprowadzania nadmiaru wody, zapobiegając powstawaniu "kieszeni" powietrznych.
Rury bezpieczeństwa, przelewowa i odpowietrzająca jak je prawidłowo poprowadzić?
W układzie otwartym kluczowe są trzy rodzaje rur: rura bezpieczeństwa (wzbiorcza), rura przelewowa i rura odpowietrzająca. Rura bezpieczeństwa łączy kocioł z naczyniem otwartym i musi być poprowadzona w taki sposób, aby umożliwić swobodny przepływ wody i pary. Na tej rurze absolutnie nie wolno montować żadnych zaworów odcinających, ponieważ mogłoby to zablokować odpływ nadmiaru ciepła i doprowadzić do niebezpiecznej sytuacji. Rura przelewowa służy do odprowadzania nadmiaru wody z naczynia, a rura odpowietrzająca zapewnia usuwanie powietrza z instalacji. Wszystkie te rury muszą być poprowadzone w sposób zapewniający ich prawidłowe działanie i bezpieczeństwo.
Jak ustawić ciśnienie wstępne w naczyniu przeponowym? Instrukcja krok po kroku
Prawidłowe ustawienie ciśnienia wstępnego w naczyniu przeponowym jest absolutnie kluczowe dla jego poprawnego działania i bezpieczeństwa całej instalacji centralnego ogrzewania. Jest to jeden z tych parametrów, których nie można zbagatelizować.
Czym jest ciśnienie wstępne i dlaczego fabryczne ustawienie to za mało?
Ciśnienie wstępne to ciśnienie powietrza znajdującego się po stronie membrany w naczyniu przeponowym. Jest ono ustawiane przez producenta i zazwyczaj wynosi około 1,5 bara. Jednak jest to wartość uniwersalna, która nie uwzględnia specyfiki konkretnej instalacji grzewczej. Aby naczynie działało optymalnie, ciśnienie wstępne musi być dopasowane do ciśnienia roboczego instalacji. Pozostawienie fabrycznego ciśnienia często prowadzi do zbyt szybkiego napełniania się naczynia wodą lub niewystarczającej kompensacji ciśnienia.
Obliczanie prawidłowego ciśnienia dla Twojej instalacji (wzór i przykłady)
Aby obliczyć prawidłowe ciśnienie wstępne, należy najpierw określić ciśnienie robocze zimnej instalacji. Przyjmuje się, że na każde 10 metrów wysokości statycznej instalacji (różnicy poziomów między najniższym a najwyższym punktem) potrzeba 1 bara ciśnienia. Na przykład, jeśli najwyższy punkt instalacji znajduje się 20 metrów nad kotłem, ciśnienie robocze powinno wynosić około 2 barów. Następnie, ciśnienie wstępne w naczyniu przeponowym powinno być o około 0,2 do 0,3 bara niższe niż ciśnienie robocze. W naszym przykładzie, dla instalacji o wysokości 20 metrów, ciśnienie wstępne powinno wynosić około 1,7-1,8 bara.
Praktyczny poradnik: regulacja ciśnienia za pomocą pompki i manometru
Regulacja ciśnienia wstępnego jest procesem, który wykonuje się na "sucho", czyli przy całkowicie opróżnionym naczyniu z wody. Oto kroki, które należy wykonać:
- Upewnij się, że instalacja jest opróżniona z wody.
- Zlokalizuj zawór wentylowy na naczyniu przeponowym.
- Podłącz do wentyla manometr (najlepiej o wysokiej dokładności) oraz pompkę (np. samochodową lub rowerową z manometrem).
- Sprawdź aktualne ciśnienie powietrza w naczyniu.
- Jeśli ciśnienie jest za niskie, pompuj powietrze, kontrolując wskazania manometru.
- Jeśli ciśnienie jest za wysokie, delikatnie uchyl wentyl, aby spuścić nadmiar powietrza, jednocześnie obserwując manometr.
- Doprowadź ciśnienie do wartości obliczonej wcześniej jako optymalna dla Twojej instalacji.
- Po ustawieniu prawidłowego ciśnienia, odłącz pompkę i manometr, a następnie zakręć wentyl.
Niezbędna armatura co zamontować przy zbiorniku wyrównawczym?
Oprócz samego naczynia wyrównawczego, prawidłowy montaż wymaga zastosowania odpowiedniej armatury. Jej obecność nie tylko ułatwia instalację, ale przede wszystkim zwiększa bezpieczeństwo i komfort użytkowania systemu.
Zawór bezpieczeństwa obowiązkowy element w układzie zamkniętym
W układzie zamkniętym instalacji centralnego ogrzewania, zawór bezpieczeństwa jest absolutnie obowiązkowym elementem. Jego zadaniem jest ochrona systemu przed nadmiernym wzrostem ciśnienia. Gdy ciśnienie w instalacji przekroczy bezpieczny próg (zazwyczaj ustawiony na 2,5-3 bary), zawór automatycznie otworzy się i odprowadzi nadmiar wody, zapobiegając uszkodzeniu kotła, rur czy innych elementów systemu. Jest to ostatnia linia obrony przed groźną awarią.
Szybkozłącze serwisowe dlaczego warto je zainstalować przy naczyniu przeponowym?
Instalacja szybkozłącza serwisowego przy naczyniu przeponowym znacząco ułatwia jego kontrolę i ewentualny serwis. Dzięki niemu można szybko odłączyć naczynie od instalacji bez konieczności opróżniania całego systemu z wody. Jest to niezwykle przydatne podczas okresowych przeglądów, wymiany membrany lub w przypadku podejrzenia nieszczelności. Ułatwia to diagnostykę i skraca czas potrzebny na wykonanie prac serwisowych.
Manometr jak kontrolować ciśnienie w układzie?
Manometr to przyrząd, który pozwala na bieżąco monitorować ciśnienie w instalacji centralnego ogrzewania. Jego obecność jest niezbędna do kontroli prawidłowego działania systemu. Dzięki niemu można szybko zauważyć ewentualne spadki lub wzrosty ciśnienia, które mogą świadczyć o problemach z instalacją, takich jak nieszczelności lub nieprawidłowe działanie naczynia wyrównawczego. Regularne sprawdzanie wskazań manometru to prosty sposób na zapewnienie sobie spokoju.
Najczęstsze błędy przy montażu zbiornika wyrównawczego sprawdź, czy ich nie popełniasz
Nawet najlepszy sprzęt i staranne wykonanie mogą zostać zniweczone przez proste błędy montażowe. W przypadku zbiorników wyrównawczych, niektóre z nich mogą mieć naprawdę poważne konsekwencje dla bezpieczeństwa i efektywności całej instalacji grzewczej.
Błąd #1: Montaż naczynia po złej stronie pompy obiegowej
Jednym z najczęściej popełnianych błędów jest montaż naczynia przeponowego po stronie tłocznej pompy obiegowej, czyli na rurze zasilającej. Jak już wielokrotnie podkreślaliśmy, naczynie powinno znajdować się po stronie ssawnej, czyli przed pompą. Montaż po złej stronie uniemożliwia prawidłową kompensację ciśnienia i może prowadzić do uszkodzenia pompy.Błąd #2: Niewłaściwe ciśnienie wstępne w membranie
Pozostawienie fabrycznego ciśnienia wstępnego w naczyniu przeponowym bez jego dostosowania do konkretnej instalacji jest kolejnym powszechnym błędem. Jak wyjaśniliśmy, ciśnienie to musi być precyzyjnie dopasowane do ciśnienia roboczego systemu, aby zapewnić jego optymalne działanie. Zbyt wysokie lub zbyt niskie ciśnienie wstępne może skutkować nieprawidłową pracą naczynia.
Błąd #3: Zawór odcinający na drodze do naczynia otwartego
Montaż jakichkolwiek zaworów odcinających na rurze bezpieczeństwa łączącej kocioł z naczyniem otwartym jest absolutnie niedopuszczalny. Taka ingerencja może zablokować odpływ nadmiaru ciepła lub wody w sytuacji awaryjnej, co stwarza śmiertelne zagrożenie. Rura bezpieczeństwa musi być zawsze drożna i wolna od jakichkolwiek przeszkód.
Przeczytaj również: Jak przeprowadzić przegląd instalacji elektrycznych i uniknąć kosztownych usterek
Błąd #4: Zbyt mała średnica rur w układzie otwartym
W przypadku instalacji z naczyniem otwartym, stosowanie rur o zbyt małej średnicy do jego podłączenia jest częstym błędem. Zgodnie z zaleceniami, średnica rur przyłączeniowych dla naczynia otwartego powinna wynosić co najmniej 1 cal. Zbyt wąskie rury mogą ograniczać przepływ wody i pary, utrudniając prawidłowe działanie systemu bezpieczeństwa.
Podłączony zbiornik to nie koniec pierwsze uruchomienie i odpowietrzanie instalacji
Po zakończeniu montażu zbiornika wyrównawczego, praca z instalacją centralnego ogrzewania jeszcze się nie kończy. Kluczowe jest teraz prawidłowe napełnienie systemu wodą, sprawdzenie szczelności wszystkich połączeń oraz dokładne odpowietrzenie. Te ostatnie kroki są niezbędne, aby zapewnić bezpieczne i efektywne działanie całego systemu grzewczego.
Pierwszym etapem jest powolne napełnianie instalacji wodą z sieci wodociągowej. Należy przy tym bacznie obserwować wszystkie połączenia, zawory i elementy instalacji, szukając jakichkolwiek śladów przecieków. Wszelkie wykryte nieszczelności muszą być natychmiast usunięte przed kontynuowaniem napełniania. Po napełnieniu instalacji i upewnieniu się o jej szczelności, należy przystąpić do odpowietrzania. Obejmuje to odpowietrzenie grzejników, a także rur w najwyższych punktach instalacji. Proces ten polega na wypuszczeniu nagromadzonego w nich powietrza, które mogłoby zakłócić cyrkulację wody i obniżyć efektywność ogrzewania.
Ostatecznym krokiem jest dokładna kontrola ciśnienia w całym układzie. Po odpowietrzeniu i ustabilizowaniu się temperatury wody, ciśnienie w instalacji powinno znajdować się w bezpiecznym zakresie, określonym przez producenta kotła i naczynia wyrównawczego. Regularne monitorowanie tych parametrów, zwłaszcza w pierwszych dniach po uruchomieniu, pozwoli na wczesne wykrycie ewentualnych problemów i zapewni długotrwałe, bezawaryjne działanie systemu.
